PIG阀管道清洁排空隔离两位切断球阀清管阀

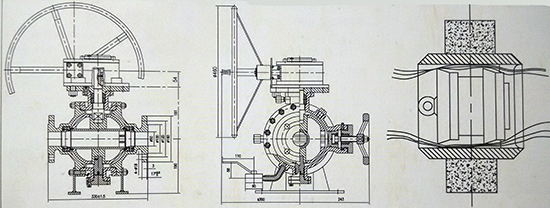

管道清洁排空隔离两位切断球阀清管阀PIG阀 PIG阀管道清洁排空隔离两位切断球阀清管阀(图2)

清管阀主要用于水、石油、天然气等长线中清洗管道的新型阀门,更轻松地完成管道清洁、排空、隔离和按序输送介质、检测管道系统等工作。能够完全替代传统使用的以清管器收发筒为核心的复杂的清管器发射、接收装置，同时也具有通用两位式截断球阀的功能。也叫PIG阀。

工作原理：将清管器通过清管阀进入管线中，在介质压力推动下，其清除管线中的杂质，清管阀应成对使用，其功能为发射清管器和接受清管器。

对于长距离测试管段或无法接近的管段(如海底管道)，为了安全起见，使用双向清管器。

　　智能清管器能提供更为精准的信息。对于管道的圆周与长度，无需接触即可测量并记录与管壁之间的距离。该记录仪可用于缺陷定位，甚至进行必要的修理。建议先用清管器进行初步清管。由于带有信号记录的智能清管器对速度变化(阻延或滑动作用)反应灵敏，因此，最好使用液体推进剂。

　　在管道运行期间，清管器可根据运送产品的不同而发挥不同的作用。在输气管道中，清管器可清除冷凝物;而在原油管道中，清管器则可清除管内积蜡。经过数百小时的运行，快速结蜡会增加压力降甚至使管道彻底停运。

　　运行期间的检测可以监测管内径变化以及腐蚀状况。在线检测时，无需打开管道或清除产品即可获得数据。泄露探测器清管器可以使用声波探测泄漏点的位置。

　　也可以使用专门清管器进行维修工作。很多天然气管道均有内涂层，在管道内通过运行清管器就可以对管道进行内涂敷。

　　通过串列式清管器可采用分批输送工艺将缓蚀剂加入管道。

　　清管器还可以用于管道的清空、清洁以及干燥。

传动方式：采用蜗轮机构，操作轻便灵活。
清适用介质：水、蒸汽、油品，适用温度（℃）-30-150

结构特点及用途

1、操作省力：球体被支撑在阀体与阀盖之间，并衬以具有良好自润滑性能和减磨性能的铜合金滑动轴承，球体与阀座的作用力得到精确的控制。

2、快开盲板：盲板与阀体间采用牙嵌式配合，操作方便，较大尺寸阀门的快开盲板是与固定在阀体上的摇臂铰链相接的，因此即便是很大尺寸阀门快开盲板的拆卸和安装都很轻松快捷。

3、耐火结构：访止由于骤热和火灾的出现，使弹性密封圈烧损后，球体和阀座形成金属与金属的密封。阀体与阀间以及阀杆部位都设置耐高温的石墨垫片，保证高温密封可靠性。耐火试验符合API6FA和AIP607标准要求。

4、防静电结构：为防止由于球体及阀杆与介质或密封圈磨擦而产生静电，在阀杆与球体及阀杆与阀体之间设置导静电弹簧和触头，使静电通过管路导入地下，保证系统安全。

5、联锁结构：放空阀与快开盲板锁定联锁，在放空阀没开打泄压之前，不能打开盲板。保证了操作的安全。

6、辅助密封设置：本阀设置有辅助的阀座紧急密封系统，一旦密封受损或出出错紧急情况不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面的可靠性，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

7、清洗：阀体设置注水阀，当输送有毒介质时通过带有一个喷头的注水阀冲洗阀门体腔，通过排污阀放到污水罐。

8、广泛适用于，石油、化工、、油品、蒸气、天然气、水等介质。

执行标准

1、设计和制造：ANSI B16.34;PDI6D。

2、检验和试验：GB/T13927－1993；API598。

3、法兰连接：JB/T79.1~2－1994；ANSI B16.5。

主要零件材料

主要外形连接尺寸

国标

美标
