J744X/J644X角式快开排泥阀

J744X/J644X角式快开排泥阀(图1)

J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。

技术参数

公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

主要零部件材料

零件名称	月体、月盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不镕钢	尼龙强化橡胶

主要外形连接尺寸

DN	80	100	150	200	250	300	350	400
H	480	500	620	735	805	940	1100	1200
L1	135	145	175	225	260	280	305	340
L2	125	125	145	185	205	245	270	310

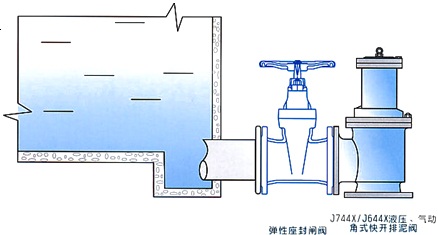

J744X/J644X角式快开排泥阀(图3)
