GHF

GHF(图1)

防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。

操作压力

正压：+180mm水柱负压：-30mm水柱

安装方法

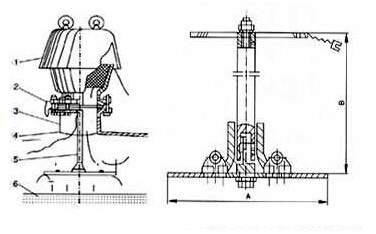

将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板 ②折叠从接合管③送入罐④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n.

主要外形连接尺寸

规格（DN）	图号	重量（㎏/台）	安装尺寸（毫米）
规格（DN）	图号	重量（㎏/台）	A	B
80	Fcl-80-00	≈2	Φ198	n+常数
100	Fcl-100-00	≈3	Φ228	n+常数
150	Fcl-150-00	≈5	Φ318	n+常数
200	Fcl-200-00	≈8	Φ438	n+常数
250	Fcl-250-00	≈11	Φ546	n+常数
