上装式斜面球阀YHQ41F

一、上装式斜面球阀相关概述

YHQ41F上装式斜面球阀采用楔式上装型，结构新颖，性能优异。目前球阀大多为侧装式，此种结构普遍存在着启闭力矩大，并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。

二、上装式斜面球阀的特点

1、独特的结构密封更加可靠，两阀座密封面设计成楔形两斜面，球体上部有一弹簧。在弹簧力的作用下，阀座密封面与球体紧密贴合，形成可靠的密封。
2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩，可在阀体内压异常升高时，防止阀杆脱出。在弹簧及介质力的作用下，阀杆凸肩压紧垫片，形成上密封效果。
3、防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后，金属环压在球体上起到密封作用。确保系统的安全，防止重大事故发生。球体上部的预紧弹簧可将球体与阀座摩擦产生的静电经导线导入地下。
4、阀门的启闭力矩小，安装维修方便。

三、上装式斜面球阀参数表

公称通径：DN15-DN250	公称压力：1.6MPa-10MPa、class150-class600	适用介质：水、气、油等
适用温度：-20℃-325℃	设计标准：GB/T12237、API 608、API 6D、ASME B16.34	结构长度标准：GB/T12221、ASME B16.10、API 6D、ASME B16.10

四、上装式斜面球阀零部件材质

名称	碳钢		低温钢		不锈钢
	GB	ASTM	GB	ASTM	GB	ASTM
阀体	WCB	A216-WCB	LCB LCC	A352-LCB A352-LCC	CF8 CF8M	A351-CF8 A351-CF8M
螺栓/螺母	35CrMo 45	A193-V7 A194-2H	304 304	A320-L7 A194-4	304 304	A193-B8 S194-8
球体	25+ENP	A105+ENP	0Cr18Ni9	A350-LF2_ENP	0Cr18Ni9 0Cr17Ni12Mo2	A182-F304 A182-F316
O型圈	NBR、VITON		NBR、VITON		NBR、VITON
垫片	柔性石墨+不锈钢		柔性石墨+不锈钢		柔性石墨+不锈钢

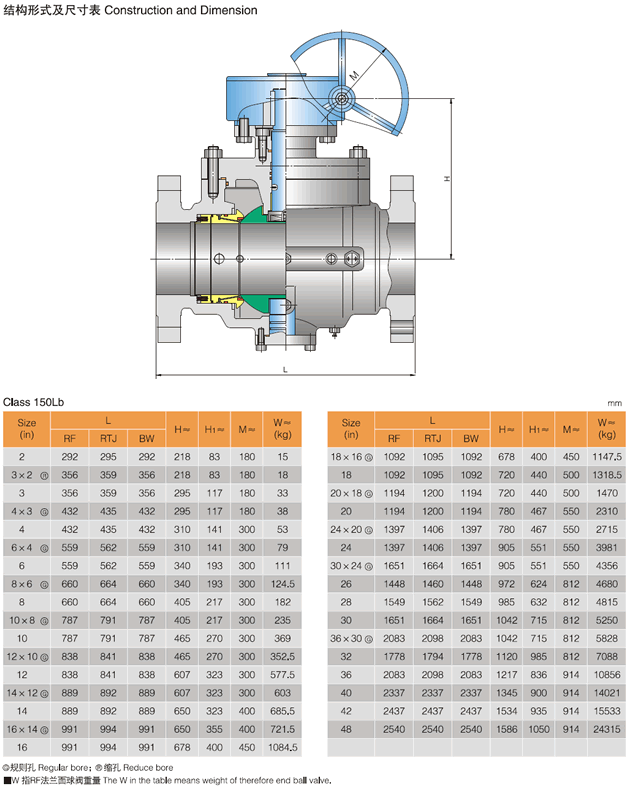

五、上装式斜面球阀尺寸表






DN	NPS	L(RF)	L1(WN)	手柄
				M	M0
15	1/2	165	165	85	140
20	3/4	191	191	90	140
25	1	216	216	99	150
40	1-1/2	241	241	126	200
50	2	292	292	140	250
65	2-1/2	330	330	165	300
80	3	356	356	178	350
100	4	432	432	230	500
150	6	559	559	310	800
200	8	660	660	350	1000
250	10	787	787	400	1000




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的上装式斜面球阀性能参数、结构尺寸参数等详情，请联系我们。
