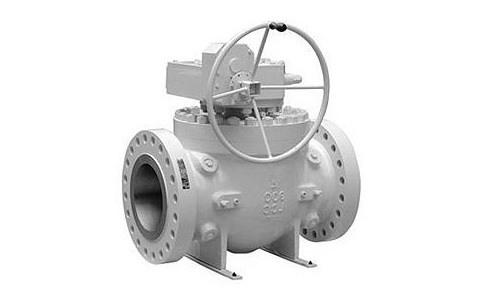

上装式固定球阀Q347H

一、上装式固定球阀相关概述

Q347H上装式固定球阀的阀体是整体式设计，不会因为管道的伸缩影响我们的阀门使用，球体和阀座都采用上装式结构，维修阀门时不需要从管道上拆下阀门，球体和阀杆可采用一体式，有效的解决阀杆和球体的加工间隙，确保了球体的精确定位和阀杆防吹出的保护结构。阀杆与阀盖的密封形式不是普通的填料式密封，而是采用了填料组合密封。球体与阀座可根据客户要求采用PPL或金属硬密封。此阀广泛应用于：化工、石油、石化、造纸、采矿、电力、液化气、食品、制药、给排水、城建等领域。

二、上装式固定球阀参数表

公称通径：DN40-DN1200	公称压力：1.6MPa-16MPa、class150-class2500	适用介质：水、气、油等
适用温度：-20℃-325℃	阀体材质：铸钢、不锈钢	设计标准：GB/T12237、API 608、API 6D、ASME B16.34
结构长度标准：GB/T12221、ASME B16.10、API 6D、ASME B16.10	法兰连接：GB/T9113、ASME B16.5	对焊连接：GB/T12224、ASME B16.25

三、上装式固定球阀零件材质表

名称	碳钢		低温钢		不锈钢
	GB	ASTM	GB	ASTM	GB	ASTM
阀体	WCB	A216-WCB	LCB LCC	A352-LCB A352-LCC	CF8 CF8M	A351-CF8 A351-CF8M
螺栓/螺母	35CrMo 45	A193-V7 A194-2H	304 304	A320-L7 A194-4	304 304	A193-B8 S194-8
球体	25+ENP	A105+ENP	0Cr18Ni9	A350-LF2_ENP	0Cr18Ni9 0Cr17Ni12Mo2	A182-F304 A182-F316
阀杆	1Cr13 2Cr13	A276-410 A276-420	304	A350-LF2 A276-304	304 316	A276-F304 A276-F316
O型圈	NBR、VITON		NBR、VITON		NBR、VITON
垫片	柔性石墨+不锈钢		柔性石墨+不锈钢		柔性石墨+不锈钢

四、上装式固定球阀尺寸表



DN	NPS	L(RF)	L1(WN)	L2(RJ)	手柄		蜗轮传动		C	H
					M	M0	G	G0
40	1-1/2	260	260	264	206	300	-	-	145	63
50	2	292	292	295	231	300	-	-	170	78
65	2-1/2	330	330	333	245	400	-	-	182	90
80	3	356	356	359	273	450	-	-	212	100
100	4	432	432	435	297	500	-	-	236	120
150	6	559	559	562	351	800	338	300	271	162
200	8	660	660	664	388	1000	375	400	308	207




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q347H上装式固定球阀性能参数、结构尺寸参数等详情，请联系我们。
