不锈钢一片式螺纹球阀Q11F

一、不锈钢一片式球阀概述

Q11F不锈钢一片式球阀的工作原理是靠旋塞球体来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成大口径，密封可靠，结构简单，维修方便。密封面与球面常在闭合状态，不易被介质腐蚀，在各行业得到广泛的应用。

二、不锈钢一片式球阀参数表

公称通径：DN6-DN80	公称压力：1.6MPa-6.4MPa	适用温度：-20℃～180℃
适用介质：水、油、气	操作方式：手动	设计标准：ASME B16.34
壁厚标准：ASME B16.34	螺纹标准：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	检测标准：MSS SP-110、EN 12266

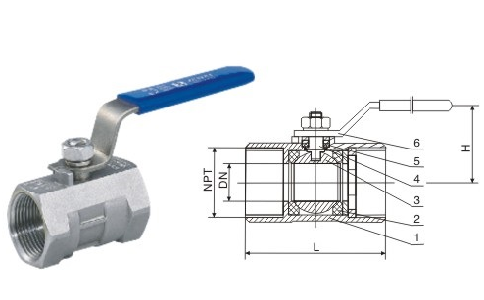

三、不锈钢一片式球阀尺寸表






DN	ΦD	L	H	W	HEX.B
6	5	39	31	70	17
10	7	44	36	80	21
15	9	59	42	95	25
20	12.5	60	45	95	32
25	15	72	54	110	38
32	20	77	59	110	48
40	25	84	63.5	150	53
50	32	100	70	150	66
65	38	120	95	200	82
80	48	142	103	200	96

四、零件材质表




名称	材料
阀体	CF8M	CF8
阀杆	SUS316	SUS304
弹簧垫圈	SUS304
止推垫片	PTFE
填料压盖	PTFE
填料压套	PTFE
球体	CF8M	CF8
阀座	PTFE
端塞	CF8M	CF8
手柄套	塑料Plastic
锁片	SUS301
手柄	SUS304
螺母	SUS304

五、不锈钢一片式球阀的特点

1、一片式球阀在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、直至到全开位置，阀杆提升到较高位置，球体旋转到全开位置。
5、关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
6、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
7、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
8、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q11F不锈钢一片式球阀性能参数、结构尺寸参数等详情，请联系我们。
