上装式偏心半球阀DYQ340F(H)

一、上装式偏心半球阀相关概述

DYQ340F(H)上装式偏心半球阀是在消化吸收国外的对夹式大流量直通阀的基础上研制成功的，其结构采用偏心-契紧原理通过传动机构达到闸紧、调节、关闭的目的密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球门沿阀座渐进，有效的切除结构障碍，实现可靠密封。它对于两相混流结构析出的混流输送特别有效。第二个特点阀门的半球用双金属，母材上对焊不同的合金，阀作业相应对焊经过特殊的处理，密封面组合成防腐、耐磨、高强度等各类型，满足不同场合需要。第三个特点密封严，输送有害气体可达零泄漏，第四个特点是密封副的阀芯留有补偿量，当阀座磨损后，关闭时再转动少许，仍能可靠密封，延长使用寿命，此外，用户将压紧螺母拧掉，调整或更换阀座后仍能使用。

二、上装式偏心半球阀的特点

1、压力损失小：全开时水损为零，流道完全畅通，且截至不会沉积阀体中腔内。
2、耐颗料磨损：V形开口的球冠与金属阀座之间具有剪切作用，在关闭过程中，只在结束一刻球冠才靠向阀座，不形成摩擦，且阀座用耐磨的镍合金制成，不易被冲刷磨损，因而适用于含纤维、微小固体颗粒、浆等。
3、适合高流速介质：直通流道，坚固的偏心曲轴使之适合高流速且无振动。
4、寿命长：无易损部件，由于偏心作用，阀门启闭时密封面间无摩擦，则使用寿命长。
5、维修方便：阀门维修时不需从管路上拆下，只要打开阀盖即可进行维修。
6、广泛适用于水、污水、含微固体颗粒、水、蒸汽、煤气、天然气、油品等。

三、上装式偏心半球阀参数表

公称通径：DN50-DN1400	公称压力：1.6-6.4MPa	适用温度：-40℃-425℃
适用介质：水、气、油等	阀体材质：铸钢、不锈钢	操作方式：涡轮、电动
设计标准：GB/T21385、API 608	结构长度：GB/T12221、ASME/ANSI B16.10	法兰尺寸：GB/T9113、ASME/ANSI B16.5

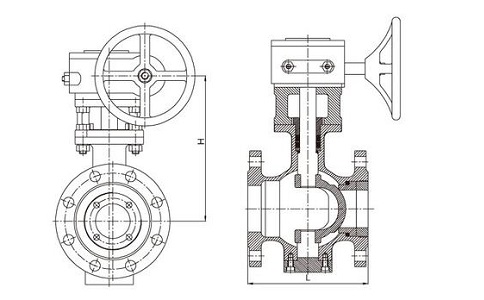

四、上装式偏心半球阀尺寸表



DN	L	D	K	螺栓		密封面		法兰厚度	法兰颈
				数量	规格	d	f		N	R
50	178	165	125	4	M16	99	2	20	84	5
65	190	185	145	4	M16	118	2	20	104	6
80	203	200	160	8	M16	132	2	20	120	6
100	229	220	180	8	M16	156	2	22	140	6
125	254	250	210	8	M16	184	2	22	170	6
150	267	285	240	8	M20	211	2	24	190	8
200	292	340	295	12	M20	266	2	24	246	8
250	330	405	355	12	M24	319	2	26	296	10
300	355	460	410	12	M24	370	2	28	350	10
350	450	520	470	16	M24	429	2	30	410	10
400	530	580	525	16	M27	480	2	32	458	10
450	580	640	585	20	M27	578	2	40	516	12
500	660	715	650	20	M30	609	2	44	576	12
600	680	840	770	20	M33	720	2	54	690	12
700	900	910	840	24	M33	794	5	40	760	12
800	1000	1025	950	24	M36	901	5	42	862	12
900	1100	1255	1170	28	M36	1001	5	44	962	12
1000	1200	1255	1170	28	M39	1112	5	46	1076	12
1200	1300	1485	1390	32	M45	1328	5	52	1282	12
1400	1500	1685	1590	36	M45	1530	5	58	1482	12




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的上装式偏心半球阀性能参数、结构尺寸参数等详情，请联系我们。
