上装式蜗轮三通球阀Q344(5)F

一、上装式蜗轮三通球阀相关概述

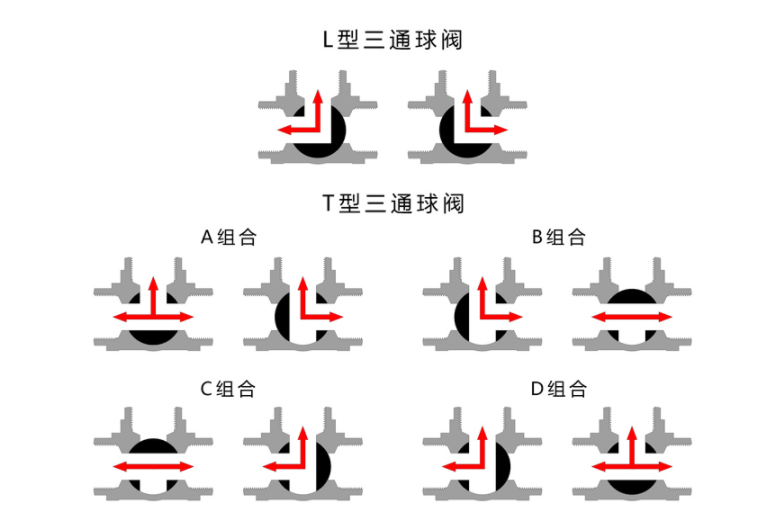

Q344(5)F上装式蜗轮三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连接，T型三通球阀用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。

二、上装式蜗轮三通球阀的特点

1、启闭无摩擦。
2、上装式结构：对装在管道上的阀门可直接在线检查与维修，降低成本。
3、单阀座设计：消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计：特殊结构设计的阀杆，只需配一个小把手阀门就能轻松启闭。
5、楔形密封结构：阀杆提供机械力，将球压倒阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有保证。
6、密封面的自清洁结构：当球体倾离阀座时，管线中的流体沿球体密封面形成360°均匀通过，不仅消除高速流体对阀座局部的冲刷，也冲走了密封面上的聚集物，达到自清洁的目的。

三、上装式蜗轮三通球阀参数表

公称通径：DN150-DN600	公称压力：1.6MPa-4.0MPa	适用介质：水、气、油等
适用温度：0-10℃-180℃	阀体材质：铸钢、不锈钢	检验与试验标准：JB/T9092、API598
法兰标准：JB79、GB9113、HG20592、ASME B16.5	结构长度：SDV-2002	设计制造：GB/12237-89

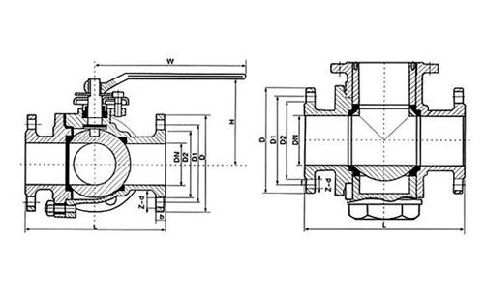

四、上装式蜗轮三通球阀尺寸表



公称通径		150	200	250	300	350	400	450	500	600
L		570	670	760	850	980	1080	1220	1360	1750
H		219	273	360	395	430	470	550	580	1700
手动	H1	330	398	495	580	625	670	698	840	1050
	E	-	116	116	171	171	257	257	257	150
	F	-	350	350	400	420	400	420	400	410
	W	1050	600	600	800	800	800	800	800	800
电动	H2	554	600	652	760	770	830	-	940	1020
	L1	235	235	235	259	400	400	-	410	410




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的上装式蜗轮三通球阀性能参数、结构尺寸参数等详情，请联系我们。
