蜗轮固定式法兰球阀Q47F/Q47H/Q47Y/Q347Y

一、蜗轮固定式球阀相关概述

Q47F/Q47H/Q47Y/Q347Y蜗轮固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制。

二、蜗轮固定式球阀参数表

公称通径：DN25-DN1400	公称压力：1.6MPa-6.4MPa、150LB-600LB	适用介质：水、蒸汽、油品、颗粒物等
适用温度：-20℃-540℃	操作方式：手柄,蜗轮,电动	设计和制造标准：GB/T 12237-1989;API 608
检验和试验标准：GB/T 13827-1992;API 598	法兰连接：JB/T 79.1-1994;ASME/ANSI B 16.5	结构长度：GB/T 12221-1989;ASME/ANSI B 16.10

三、蜗轮固定式球阀的特点

1、操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
2、密封性能可靠：PTFE弹性材料密封圈嵌于不锈钢阀座内，金属阀座尾端没有弹簧，保证密封圈足够的预紧力，阀门在使用过程中密封面摩擦损时，在弹簧作用下阀门继续保证良好的密封性能。
3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。
4、自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，泄压后阀座自动复位。
5、排泄管路：阀体上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料。

四、使用范围

软密封：

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	聚四氟乙烯(PTFE)	≤150℃	水、蒸汽、油品等
	对位聚苯	≤250℃
铬镍钛钢P型	聚四氟乙烯(PTFE)	≤150℃	硝酸类
	对位聚苯	≤200℃
铬镍钼钛钢R型	聚四氟乙烯(PTFE)	≤150℃	醋酸类
	对位聚苯	≤200℃

硬密封：

壳体材料	工作温度	适用介质
碳钢C型	≤425℃	水、蒸汽、油品等
铬镍钛钢P型	≤200℃	硝酸类
铬镍钼钛钢R型	≤200℃	醋酸类
铬钼钒钢I型	≤550℃	蒸汽、冶炼、能源等

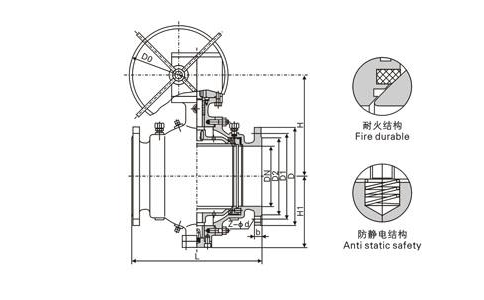

五、蜗轮固定式球阀尺寸表



DN	L	D	K	d	b	z-d0	Hw	Hd
150	394	285	240	210	24	8-23	470	540
200	457	340	295	265	26	12-23	520	580
250	533	405	355	320	30	12-25	610	640
300	610	460	410	375	30	12-25	650	690
350	686	520	470	435	34	16-25	740	785
400	762	580	525	485	36	16-30	795	830
450	864	640	585	545	40	20-30	860	910
500	914	715	650	608	44	20-34	945	990
600	1067	840	770	718	48	20-41	1040	1090
700	1245	910	840	788	50	24-41	1150	1210
800	1372	1025	950	898	52	24-41	1280	1340
900	1524	1125	1050	998	54	28-41	1430	1510
1000	1753	1255	1170	1110	56	28-48	1580	1640
1200	2032	1485	1390	1325	58	32-54	1810	1910
1400	2300	1685	1590	1525	60	36-54	2010	2115




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q347F蜗轮固定式球阀性能参数、结构尺寸参数等详情，请联系我们。
