FPB天然气阻火器

FPB天然气阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。
结构特点
天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。

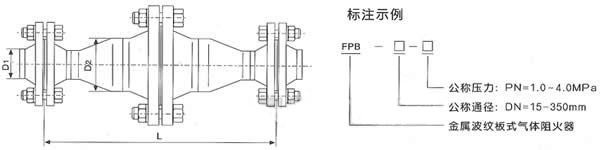

主要外形尺寸
型号	公称直径 DN	D1	D2	L
				PN1.0MPa	PN1.6MPa	PN2.5MPa	PN4.0MPa
FPB-15	15	18×3	57×3.5	330	330	330	330
FPB-20	20	25×3	57×3.5	330	330	340	340
FPB-25	25	32×3.5	73×4	365	365	375	375
FPB-32	32	38×3.5	73×4	375	375	390	390
FPB-40	40	45×3.5	89×4	375	375	405	410
FPB-50	50	57×3.5	108×4	420	420	445	465
FPB-65	65	73×4	133×4.5	485	485	515	520
FPB-80	80	89×4	159×4.5	505	505	560	560
FPB-100	100	108×4	219×6	555	555	600	645
FPB-125	125	133×4.5	273×8	615	615	670	720
FPB-150	150	159×4.5	325×8	665	665	735	800
FPB-200	200	219×6	377×9	940	940	1015	1100
FPB-250	250	273×8	480×10	1030	1030	1150	1265
FPB-300	300	325×8	529×10	1295	1295	1430	1545
FPB-350	350	377×9	630×12	1300	1300	1430	1545
注：
1、FPB型天然气阻火器产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造，用户需选用其它标准的连接法兰，请在订货中予以说明。
2、对于PN＞4.0MPa的气体阻火器，本厂也可设计制造。
