多功能水泵控制阀,闸阀水泵

多功能水泵控制阀由闸阀、止回阀和水锤抑制器三个阀件组成。这三个阀门部件在水泵的运行中起不同的作用。多功能水泵控制阀由主阀、调节阀和接管系统组成。阀体采用直流阀体，主阀控制室为隔膜式或活塞式双控制室结构，控制室比一般液压控制阀多了一个，增加了主阀的控制功能，实现了对泵出口的慢开、全开、慢关、关门等多功能控制。一阀一调节多功能控制泵出口。本产品用于高层建筑给水系统及其他给水系统的水泵出水管道，防止和减少水泵开闭时管道的水锤和水锤，防止水倒流。 ，保护泵，维护管道安全。为了使水泵的运行自动化，简化管理，减少人工，提高可靠性，人们用液压阀和电动阀代替手动阀泰科流体控制阀门，并对单阀进行了多项技术改进。启闭液压阀、自动缓闭闸阀、二速自闭阀等新型阀门。

多功能水泵控制阀，水泵控制阀的基本功能

闸阀

闸阀通常是关闭的，当泵启动时，闸阀缓慢开启，当泵停止时，闸阀先快速关闭，然后缓慢关闭到一定程度。水泵的关断启动和关断功能，可有效防止开泵和停泵时的水锤现象。同时降低了水泵启动时的电机负载。水泵在零流量时的轴功率最小，一般只有设计轴功率的30%。闸阀的另一个作用是，当闸阀关闭时，可以为安装在闸阀与水泵之间的止回阀和水泵等阀门部件提供安全的维护条件，防止阀门倒流。加压水管中的水。

止回阀

止回阀可以防止突然断电引起的水流方向改变，防止倒流。止回阀突然关闭容易产生水锤现象。当泵的几何泵送高度较大时，严重水锤的瞬时高压会导致管道破裂阀门公司，造成严重的生产事故。

水锤消除器

水锤消除器可以有效消除传动系统中各种流体可能产生的水锤和浪涌，而无需停止流体流动不规则的水冲击波振荡，从而消除破坏性冲击波，达到消除冲击波的目的。保护。因此多功能水泵控制阀怎么调节，为了防止水锤损坏输水管道，水泵的水压管上常安装水锤消除器。

多功能水泵控制阀，多功能水泵控制阀的工作原理

(1）停泵时，阀板在出口端静压的作用下，膜片上腔全部关闭。

(2）水泵启动时，水压由旁通管引入下腔，主阀板和缓闭阀板因旁通处的水压而减速。入口端和下腔。打开。

(3）在进口压力的作用下，阀板上升到最大开启状态，开启高度由流量决定。

(4）停泵瞬间，流量和压力突然下降，主阀板在重力作用下开始向下滑动。

(5）当流量接近零时，主阀关闭，主阀板顶部有排水孔，以减少水锤的冲击力；两者之间形成压力差主阀板和底部，阀门出口处的水压从旁通管进入上腔推动隔膜压板多功能水泵控制阀怎么调节，使下腔水排入阀门入口，阀门缓慢关闭. 阀板开始慢慢关闭。

(6）缓闭阀板将排水孔完全关闭，阀门恢复到停泵的初始状态。

多功能水泵控制阀基本结构

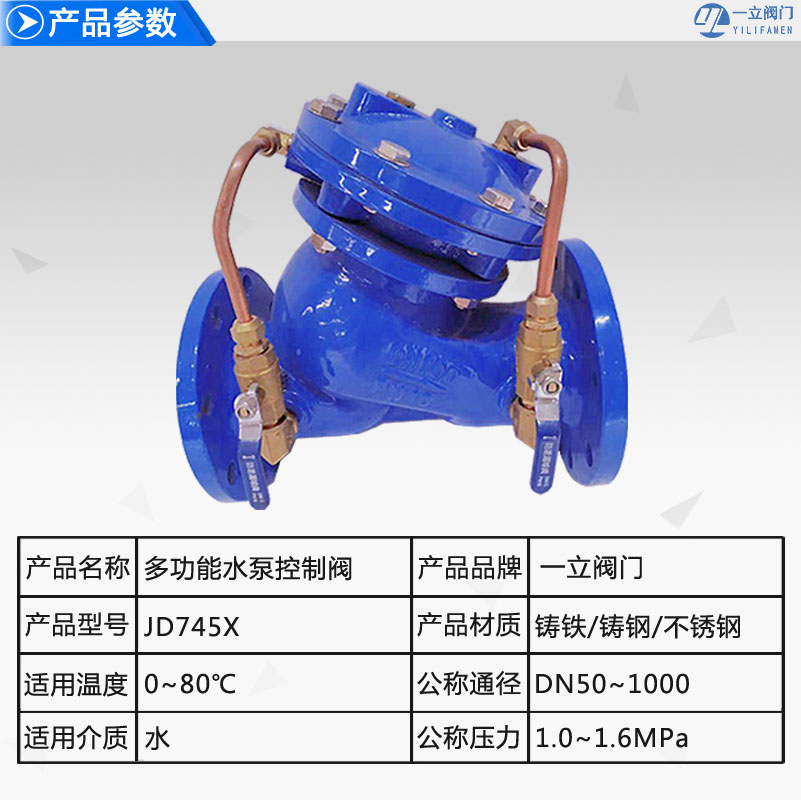

阀门整体尺寸与普通止回阀相当，由主阀和外部附件组成。主阀包括阀体、压板和隔膜、大阀板、缓闭阀板、阀座、阀杆总成等部件。缓闭阀板通过阀杆组件与压板和膜片连接，膜片被压在阀盖和膜片座之间，膜片的上下运动带动缓闭阀板上升阀杆穿过大阀板的中心孔，使大阀板可以在一定范围内沿阀杆滑动。通常，大阀板靠自重压在阀座上，使阀门处于关闭状态。多功能水泵控制阀的外部附件安装在阀门隔膜和阀门进出水管的两侧。隔膜下腔和阀门进口侧的连接管上装有调节阀、过滤器和专用止回阀。

只有膜片上腔与阀门出口侧的连接管设有过滤器和控制阀。主阀中大阀板和缓闭阀板的运动和位置决定了阀门工作状态和启闭的变化。阀门的外部附件和管道随时将阀门前后的压力变化传递到由隔膜隔开的上腔和下腔，控制大阀板和缓闭阀板的运动，控制大阀板和缓闭阀板的运动。通过调整附件可以改变大阀板和缓闭阀板的运行速度，使阀门的开启和缓闭时间在规定范围内。

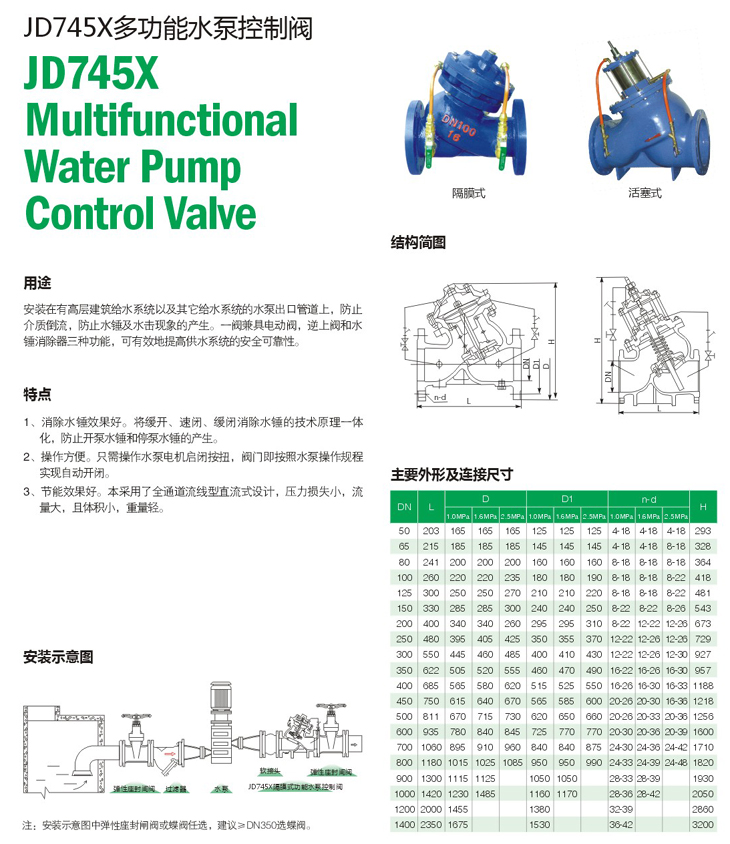

多功能水泵控制阀、多功能水泵控制阀尺寸结构图：
