FT44H双阀座杠杆浮球式蒸汽疏水阀的性能和工作原理

FT44H双座杠杆浮球疏水阀性能及工作原理

时间：2022-05-13 阅读：208

FT44H双座杆浮球疏水阀性能及工作原理

双座杆式浮球疏水阀FT44H 双座杆式浮球式蒸汽疏水阀/双座大排量疏水阀可自动连续排放饱和冷凝水泰科阀门，使供热设备不会积水，更高的蒸汽压力时不影响效率变化。浮球带动杠杆自动调节阀座孔的开度。杠杆浮球疏水阀连续运行，性能稳定，无气锁现象，运行平稳，无噪音。

产品性能：

1、阀门可快速自动连续排放饱和冷凝水，确保供暖设备内不积水，从而获得较高的供热效率。

2、阀芯和阀座密封面采用钴铬钨合金，耐磨、耐腐蚀、经久耐用。

3、单阀座杠杆浮动球密封方式采用先进的活动半球面结构，并经过匹配研究，提高密封性能。

4、球面密封方式，运行时无集中磨损疏水阀工作原理视频，使用寿命长。

5、该阀可自动调节排水阀座孔的开度疏水阀工作原理视频，连续工作，不受蒸汽压力变化的影响，性能稳定。

6、在中低压工况下，自动排风装置采用第三代Y系列球面密封元件，可排除不凝性冷热气体。消除气锁现象，消除不凝性气体，性能好。在高压条件下，自动排气装置采用菱形双金属片。

7、排水阀座孔始终低于冷凝水位，形成水封，运行时无新鲜蒸汽泄漏。

8、冷凝水连续排放，水流稳定，尤其是冷凝水回收系统。

9、双座杠杆浮球式采用“全平衡双阀座”，适用于需要大排量排除冷凝水的工况。

工作原则：

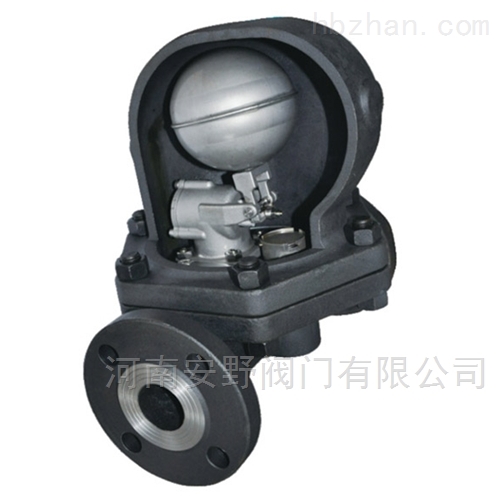

刚启动时，开启自动排风装置，迅速排除系统中的不凝性气体。当蒸汽和热冷凝水进入时，阀腔内温度升高，排气装置自动关闭；此时，浮球随着水位的变化而自动升降，带动杠杆调节阀座孔的开度，不断排出冷凝水。. 当冷凝水停止进入时，浮球靠自重下降，带动杠杆带动阀芯关闭阀座孔。由于阀座孔在冷凝水位以下，形成水封，运行时无新鲜蒸汽泄漏。

产品特点区别：

1、单座杠杆浮球式疏水阀球面密封无集中磨损，阀座孔关闭时具有软着陆特性，延长使用寿命。

2、双座杠杆浮球式疏水阀采用“全平衡双座”技术，启闭动作稳定可靠，可长期保持优良特性。工况，能充分展示其优越的性能。

3、自动排气装置采用球面密封Y系列元件，可排除非冷凝冷热气体合资阀门品牌，抗压强度高，抗水锤能力强，动作灵敏可靠，使用寿命长。

选择的主要依据：

1、冷凝水负荷（排水）kg/h。

2、工作压力高MPa。

3、阀门后出口压力为MPa。

4、外壳材料和公称压力。

5、连接压力等级和尺寸。

6、产品应用及蒸汽特性。

* 凝结水负荷的选择比一般为1.实际排放量的5~2倍。

使用和保养：

1、正确安装和维护本阀门是安全和正常运行的保证。

2、应确认阀体材质、压力、温度是否能满足工况要求。

3、安装前必须清洁管道以清除碎屑。

4、浮子疏水阀应安装在尽可能靠近加热设备的位置。

5、阀门应水平安装在管道的低点，按阀体上标明的流向*。

6、正确安装后，慢慢打开疏水阀前的阀门，使其逐渐升温至正常状态。

注：本文产品介绍、参数、图片及数据仅供参考
