联通高压侧和低压侧组作用及结构特点分析

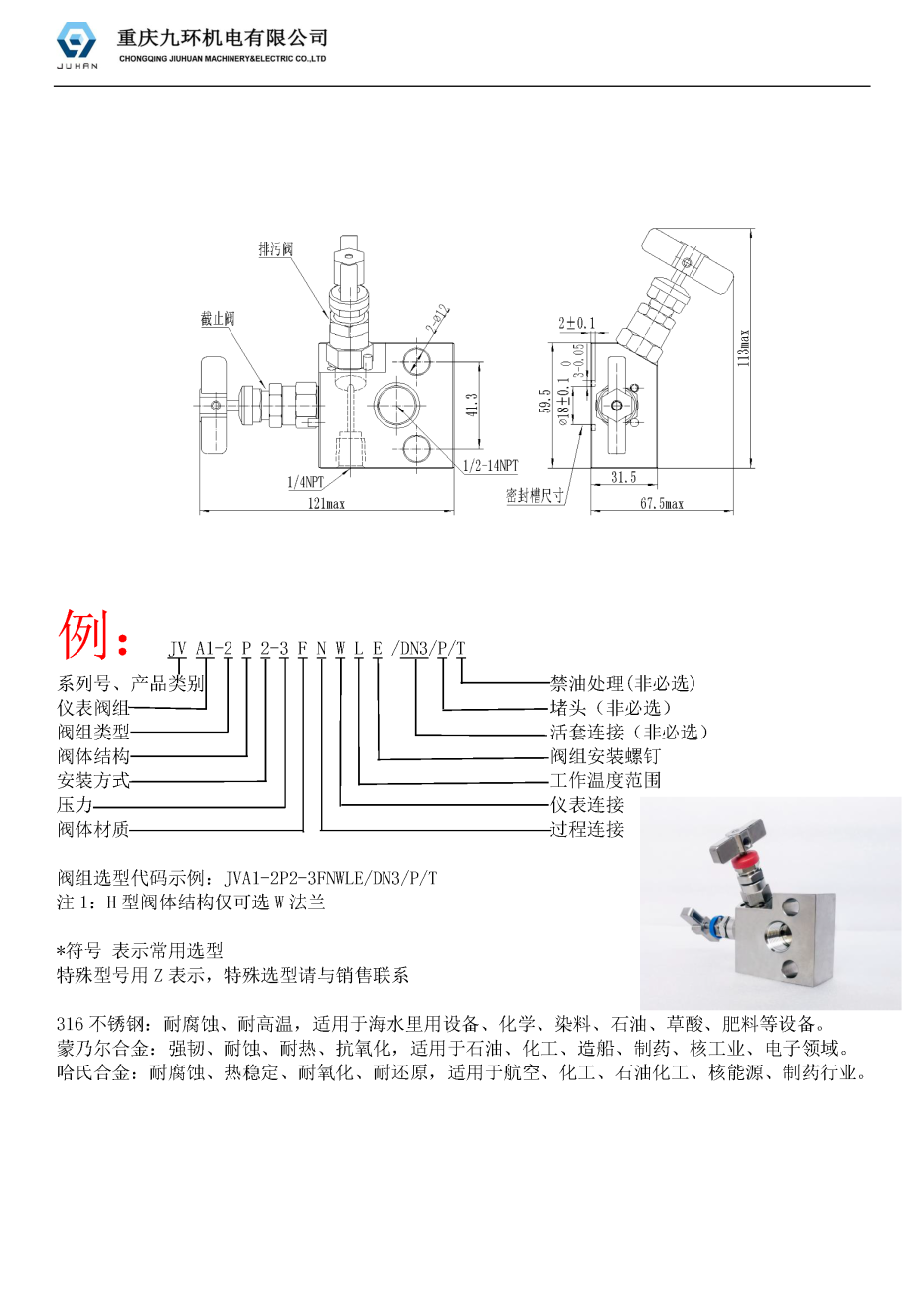

双阀组的功能：双阀组由截止阀（功能为开关或导通）和排污阀（污垢、水、气）组成。

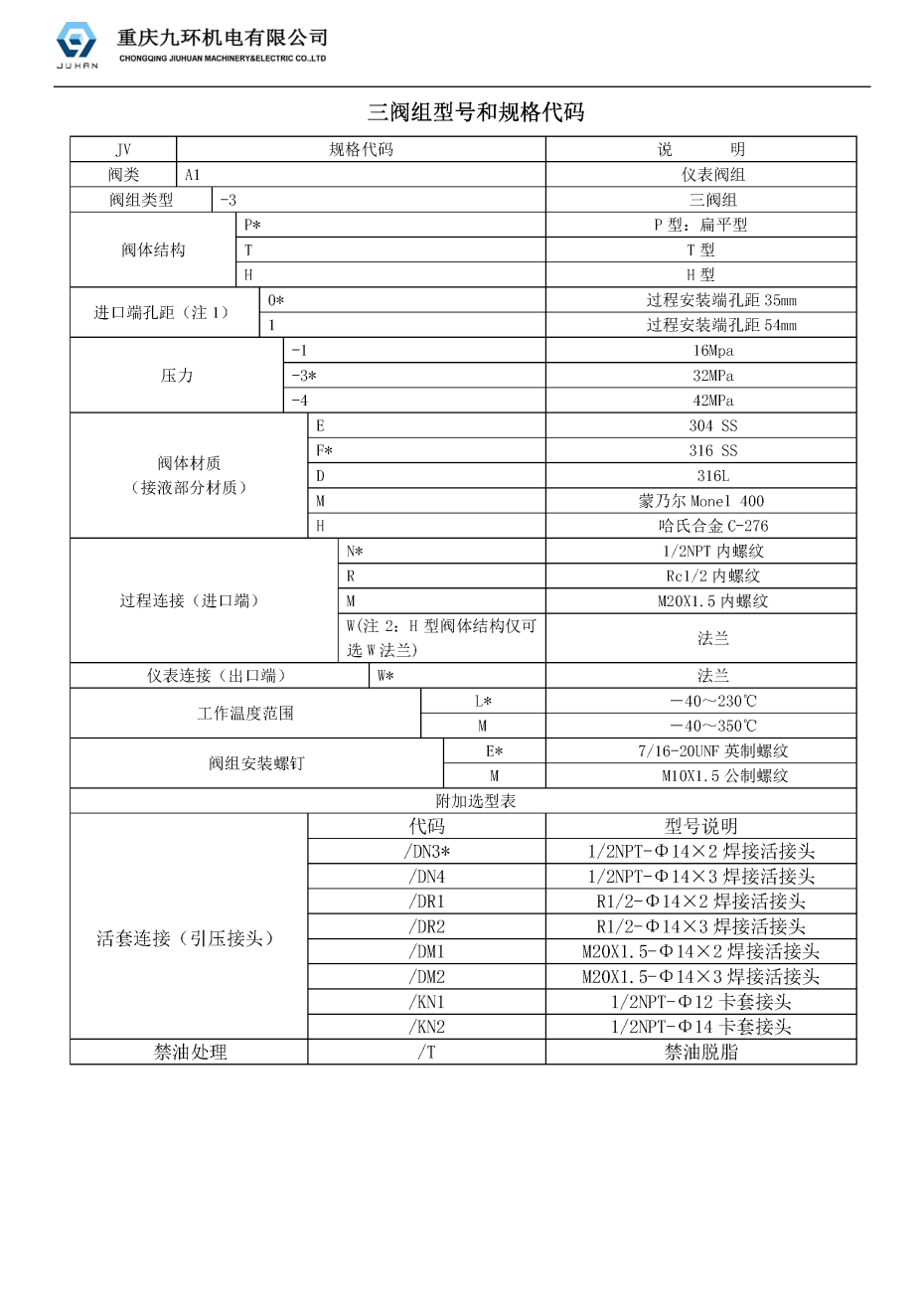

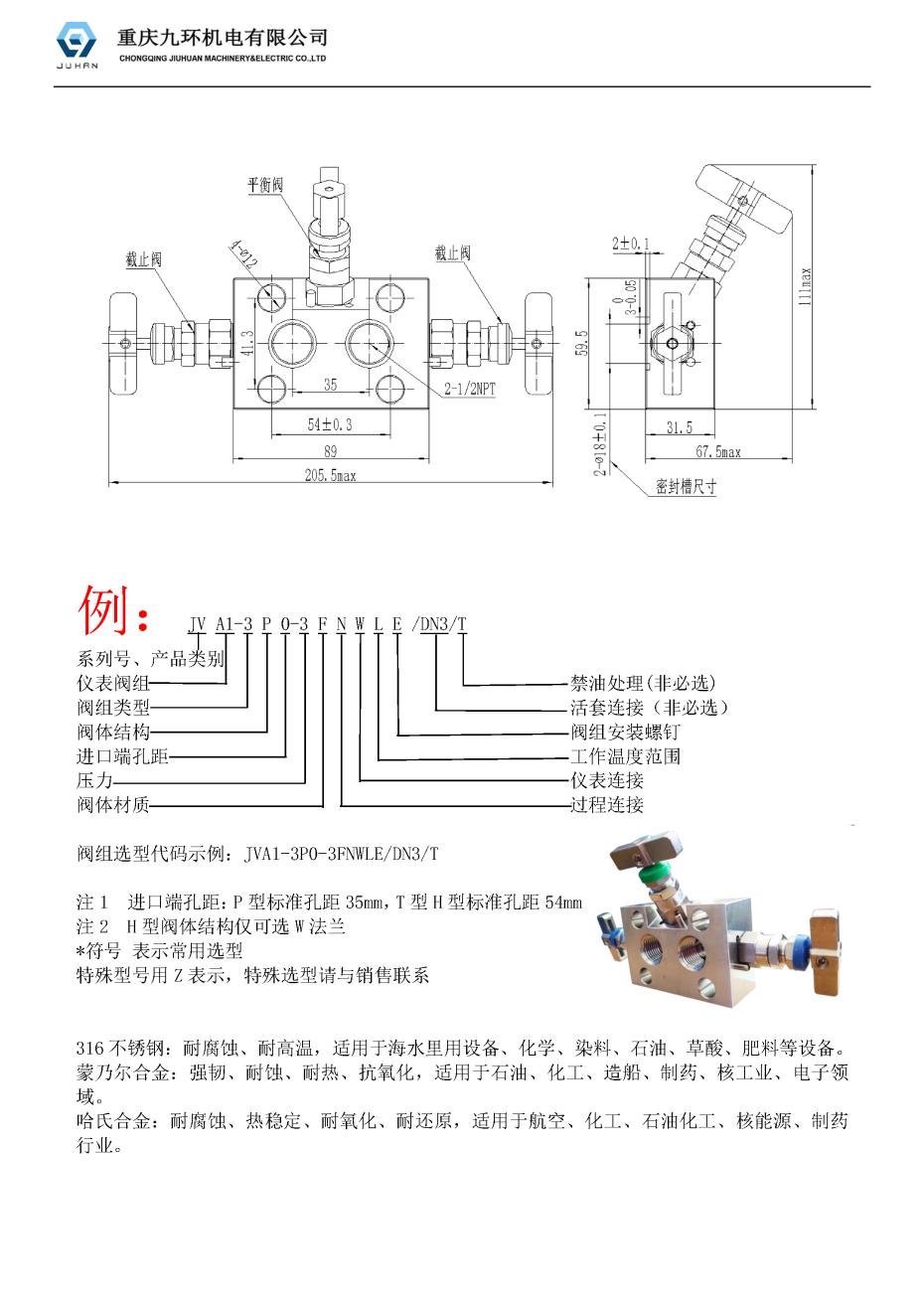

三阀组的作用：三阀组由两个截止阀和中间的一个平衡阀组成。两个截止阀分别是高压侧截止阀和低压侧截止阀（也是截止阀）。变速器通过后）tycovalve，中间的平衡阀打开后截止阀的作用，高压侧和低压侧连接。此时高低压两侧应力点的压力基本相同，一般用于测量压差。

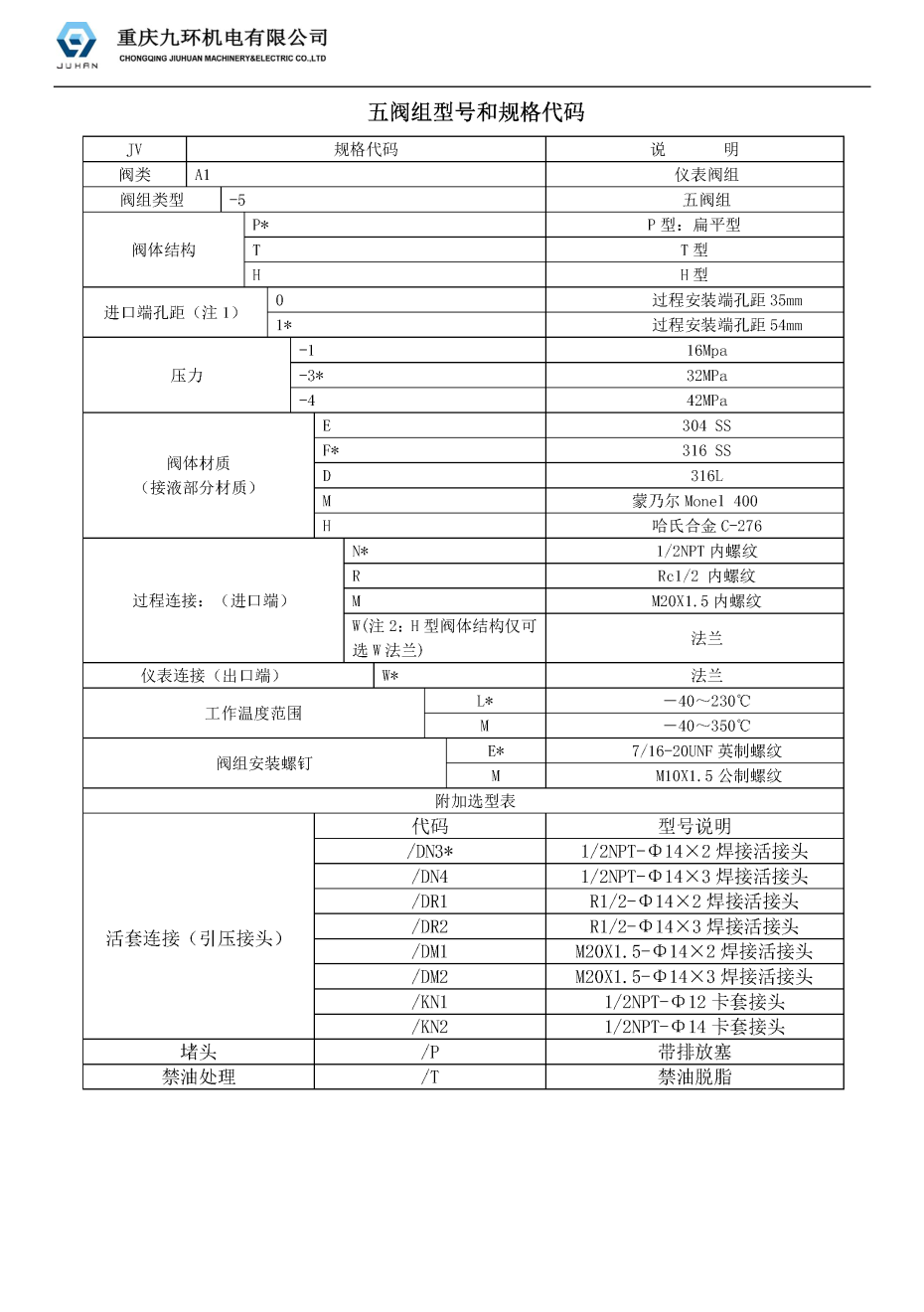

五阀组功能：五阀组是在三阀组的基础上，分别在高压侧和低压侧加装了一个排污阀（排污阀的用途是一样的）作为双阀组的排污阀）。

阀门集团产品特点

结构特点：

一体式结构，安全可靠

采用不锈钢销，防止阀座因振动而脱落

阀座和阀体之间的硬连接提供了可靠的零泄漏密封

无毛刺螺纹和内表面可减少泄漏并确保准确的仪表读数

设计特点：

阀尖采用锥面和后滚珠设计，提供小阀杆的启闭力矩和长使用寿命，表面粗糙度为Ra0.1截止阀的作用，降低了与填料的摩擦并改善阀杆。以及填料的使用寿命

阀体密封口采用自动对中设计，保证每次关闭时阀尖密封线在同一位置

分别以蓝色、绿色、红色区分截止阀、平衡阀、排污/试验阀，安装现场一目了然

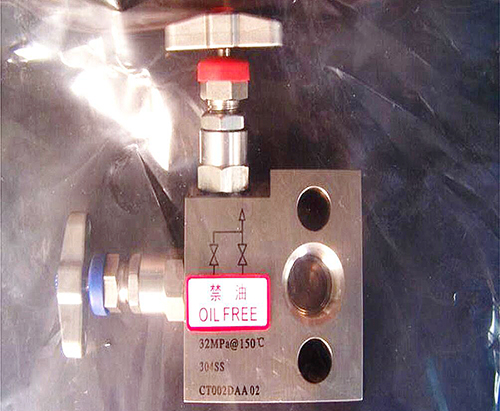

阀组脱脂无油

在氧气的工况下，阀组和阀门必须进行脱脂和无油处理，否则碳氢化合物和油类在氧气中会发生剧烈反应，导致燃烧和爆炸。在阀组和阀选型中，应在选型代号后加/T。如需配置接头，请选择我公司专用的脱脂无油接头。产品采用塑料包装，包装袋上贴有“无油”标识。

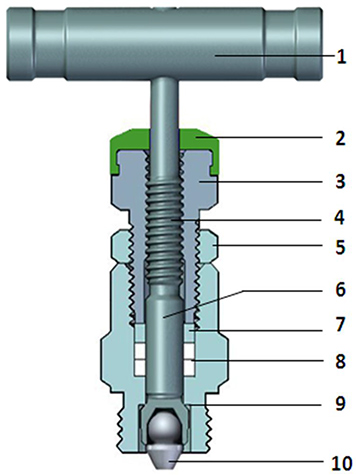

阀门结构

没有。

结构特征

@ >

1

手柄带有防回退螺丝，更好的扭矩传递

2

蓝、绿、红防尘罩，用于区分截止阀、平衡阀、排污/试验阀，防止灰尘和杂质进入阀杆影响密封

3

压紧螺母推动填料变形膨胀，与阀杆、阀座形成密封。当有轻微泄漏时，也可以调整两次或多次。

4

阀杆采用滚压螺纹，提高螺纹表面硬度，使其更耐磨，延长阀杆使用寿命

5

锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松动，填料失去密封作用

6

阀杆密封部分采用挤压成型，表面粗糙度达到Ra0.1，减少了与阀门的摩擦量。填料的摩擦增加了阀杆和填料的使用寿命

7

金属垫圈提供非旋转推力并减少旋转摩擦造成的填料损坏

8

下部设计的 PTFE/柔性石墨填料泰科阀门，可防止介质进入并腐蚀阀杆螺纹

10

双相钢锥，提供更高硬度的锥头，可避免重复使用后损坏；尾部球头设计提供非旋转推动，头部锥形设计使其与阀体孔口形成线性密封；整体万向偏转设计，减少其他部位不同轴带来的密封隐患

9

阀门全开时，阀杆背面的锥面与阀座形成线接触，为阀杆提供辅助密封
