可调双金属片式疏水阀

CS17H/CS47H/CS67H可调双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。
该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
特点
1.可调整凝结水的排放温度，有效地利用凝结水的显热
2.阀前始终有凝结水，形成水封，无蒸汽泄漏
3.可任意角度安装，并随时可调整排水温度
4.抗水击，排气性能优良
5.球面关闭方式，使用寿命长
工作原理
可调双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处 于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温 凝结水，无蒸汽泄漏，节能效果好。
主要技术参数



项 目	型号			单位
	CS17H一16C CS47H一16C CS67H一16C	CS17H一25 CS47H一25 CS67H一2S	CS17H-40 CS47H-40 CS67H一40
公称压力	1.6	2,5	4．O	MPa
壳体试验压力	2.4	3.8	6.0
最高工作压力	1.6	2.5	4.0
最高工作温度	203	220	247	℃
最高允许温度	425	425	425
工作介质	蒸汽、凝结水

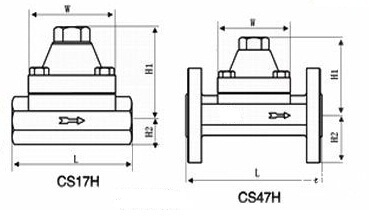

主要外形尺寸



产品型号	通径 (mm)	连接方式	工作压力 范围 (Mpa)	最高充许 温度(℃）	阀体材料	外形尺寸
						L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺纹	0.01-1.6	220	WBC  A105	95	111	23	60
LTB6F CS47H-16C	15	法兰	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法兰	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法兰	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法兰	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	20	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	25	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11) CS17H-16C	15	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
	20	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
	25	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11F) CS47H-16C	15	法兰	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法兰	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法兰	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法兰	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
LTB3 CS17H-16C	15	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
	20	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
	25	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
LTB3F CS17H-16C	15	法兰	0.1-1.6	350	WBC  A105	150	80	23	54
	20	法兰	0.1-1.6	350	WBC  A105	15.	80	23	54
	25	法兰	0.1-1.6	350	WBC  A105	160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	20	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	25	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
LTB5 CS67H-16C	15-25	螺纹	0.01-1.6	350	WBC  A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法兰	0.01-1.6	350	WBC  A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC  A105	85	80	23	54
