UFS汽水分离器

UFS型汽水分离器用于蒸汽、压缩空气及其它气体系统可除去蒸汽、空气或气体等系统中所含水分。
汽水分离器将分离出的水滴，沿倾斜管壁聚集后由一专门排水口排出。因此，汽水分离器能确保设备所使用蒸汽的干燥性， 这一点对于提高设备生产力和产品质量尤其重要，并可延长设备及其控制阀的使用寿命。本产品是挡板式分离器用于分离蒸汽、压缩空气和气体系统中内含的夜滴， 阀内有梯形挡板，分离效率高。配上绝热套可提高分离器的工作性能。
此分离器安装在水平管道上且排水口向下，为了保证分离的液体尽快排走，排液口要连接合适的排液阀或蒸汽疏水阀。

主要技术参数



产品型号	公称通径DN	连接方式	使用压力（Mpa）	最高允许温度（℃）	外型尺寸(mm)
					L	H1	H2	D(法兰)
UFS-16C UFS-25C	25	法兰	0.01～2.5	350	130	57	167	DN15
	32	法兰	0.01～2.5	350	210	70	195	DN15
	40	法兰	0.01～2.5	350	270	80	250	DN15
	50	法兰	0.01～2.5	350	270	80	250	DN25
	65	法兰	0.01～2.5	350	310	90	285	DN25
	80	法兰	0.01～2.5	350	400	98	330	DN25
	100	法兰	0.01～2.5	350	400	108	370	DN25
	125	法兰	0.01～2.5	350	400	122	370	DN32
	150	法兰	0.01～2.5	350	450	140	410	DN32
	200	法兰	0.01～2.5	350	450	168	435	DN32
	250	法兰	0.01～2.5	350	550	203	517	DN32
	300	法兰	0.01～2.5	350	600	260	570	DN32
	350	法兰	0.01～2.5	350	700	275	650	DN32
主体材质	碳钢WCB

(DN400以上或者压力4.0Mpa以上需要定做)

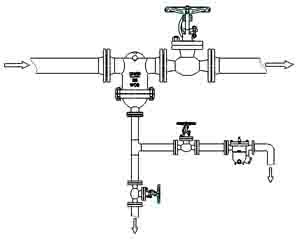

安装示意图
