ZQDF(Y)蒸汽(液用)电磁阀

ZQDF（Y）系列蒸汽（液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
 本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常 生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同 时也用于粘度小于4°E的油类。
结构特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
结构与原理
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力 作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压 差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作 用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下， 压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀 杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通

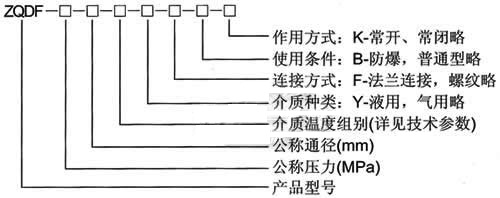

型号说明

技术参数



参数/型号	ZQDF-1		ZQDF-2	ZQDF-3		ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力（MPa）	1.6
工作压差 （MPa）	DN15～50			0～1.6
	DN65～100			0.05～1.6
介质种类	煤气、空气等		饱和蒸汽	过热蒸汽 或高温气体		水油液体	热水	高温水、油
介质温度℃（mm）	≤60		≤180	≤220		≤60	≤180	≤220
公称通径（ mm ）	15	20	25	32	40	50	65	80	100
流量系数（Kv值）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
阀体材质	不锈钢；碳钢
电源电压	AC220V DC24V 其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量（ml/min)	按JB/T7352-94·F规定
功耗VA	≤50

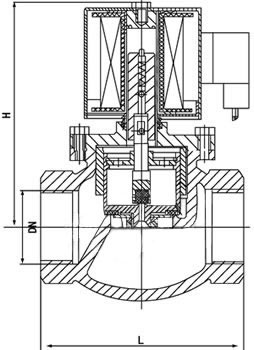

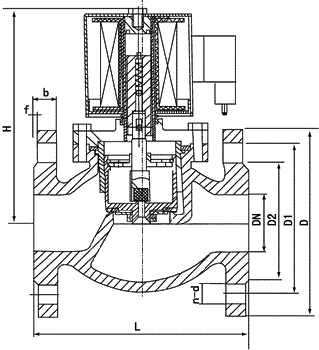

安装尺寸



公称 通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2″	176	130	95	65	46	14	2	4-Ø14
20	148	92	3/4″	181	150	105	75	56	16	2	4-Ø14
25	148	110	1″	210	160	115	85	65	16	3	4-Ø14
32	182	120	11/4″	221	180	140	100	76	18	3	4-Ø18
40	182	140	11/2″	230	200	150	110	84	18	3	4-Ø18
50	192	162	2″	252	230	165	125	99	20	3	4-Ø18
65	265	290	185	145	118	20	3	4-Ø18
80	276	310	200	160	132	20	3	8-Ø18
100	373	350	220	180	156	22	3	8-Ø18
