ZDT自动循环泵保护阀

ZDT自动再循环泵保护阀是一种泵保护装置.它自动对离心泵（尤其输送热水介质）在低负荷运行时泵体内可能出现的部 分气蚀损害和不稳定进行保护.一旦泵流量低于预设流量,旁路完全打开以确保泵所需最小流量.即使主路全关闭,即主路流量为零,最小流量也可以通过旁路进行 自动循环.压力通过旁路中的集成多级节流减压阀降压。
 ZDT自动再循环阀有较大口径的旁路,此阀用于较大的旁路流量，压差最大至4MPa.
工作原理
根据感应到的主路流量不同,自动再循环阀的主阀瓣止回锥将自动移动到某一个位置上.同时主阀瓣带动旁路阀阀杆,将主阀瓣动作传递至旁路,通过控制旁路阀阀 瓣的位置,改变旁路的节流面积,从而控制旁路的流量.当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流.当主阀瓣上升至顶端位置时,旁路则完全关闭,所 有泵的流量流向工节系统.
该阀集四种功能于一体:
1、流量感知：自动再循环阀的主阀瓣能自动感知工艺系统中的主流量,从而根据此流量来确定主阀瓣和旁路阀瓣的位置.
2、再循环控制：自动再循环阀可以将泵正常运行所需要的最小流量通过旁路吸入到存储装置中,调节水泵H-Q特性,实现再循环.
3、旁路多级减压：旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压.
4、止回：自动再循环阀还具有止回阀的作用,防止液体回流到泵体中.ZDT旁路止回为可选功能.
特点
结构简单、运行可靠稳定,只有少量运动部件
 容易安装、可垂直或水平的安装在泵的压力出口处
 旁路流量大,最大至主流量60%,KV值可调整
 旁路最大工作压差至4MPa（可以选择旁路止回功能）
 可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃

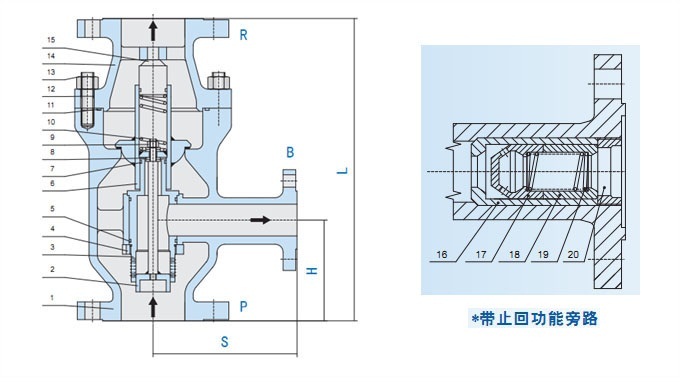

主要零件材料



序号	名称	材质（常用）		序号	名称	材质（常用）
1	阀体	WCB	CF8	11	O型圈	EPDM	EPDM
2	再循环阀瓣	2Cr13	304	12	双头螺柱	45	0Cr18Ni9
3	再循环阀座	2Cr13	304	13	六角螺母	35	0Cr18Ni9
4	螺纹压套	2Cr13	304	14	阀盖	WCB	CF8
5	O型圈	EPDM	EPDM	15	导向块	2Cr13	304
6	主阀瓣	2Cr13+STL	304+STL	16*	衬套	2Cr13	304
7	O型圈	EPDM	EPDM	17*	多孔套	2Cr13	304
8	垫	2Cr13	304	18*	端环	2Cr13	304
9	六角螺母	304	304	19*	弹簧2	60Si2Mn	1Cr18Ni9Ti
10	弹簧	60Si2Mn	1Cr18Ni9Ti	20*	压紧螺母	2Cr13	304

*带止回功能旁路所需要的零件
性能参数



阀规格mm	25	32	40	50	65	80	100	125	150	200	250	300
最大主流量m3/h	12	28	30	50	100	114	200	400	455	750	1250	1650
旁路尺寸mm	15	20	20	25	40	40	50	80	80	100	100	150
最大旁路流量系数Cv	2.3	4.6	4.6	6.9	18.5	18.5	34.7	69.3	69.3	116	116	170
注:阀门的主路进出口尺寸取决于泵的出口尺寸.


主要外形连接尺寸



阀规格	尺寸mm			旁路	重量Kg
DN（mm）	S	H	L	（DNB）	PN10/16/25	PN40/64
25	115	102	267	15	12	18
32	115	102	267	20	14	20
40	115	102	267	20	14	20
50	130	108	305	25	22	26
65	165	127	381	40	46	51
80	181	127	381	40	46	51
100	209	159	495	50	105	118
125	267	220	575	80	143	156
150	267	220	575	80	220	240
200	300	220	600	100	255	302
250	356	305	780	100	400	455
300	530	280	830	150	590	650
