9000X-16C活塞式水锤吸纳器结构及工作原理示意图：



1 、气压表（油压防震）      2 、气压阀组       3 、容腔      4、缸体      5、活塞      6、被水锤冲击活塞     7、阀体     8、容腔      9、连接法兰     10、 活塞限位块

9000X-16/25P活塞式水锤吸纳器工作原理：                                                  9000X-16/25P活塞式水锤吸纳器由活塞5和缸体4形成一个密闭的容腔3，本装置由气门阀组2注入相应压力（P=流体压力70%）的压缩空气（氮气最佳），当冲击波传入水锤吸纳器时，水击波作用在活塞5上，活塞5应力沿缸体4边克服原腔内气体压力移动到位置6，当水击消失后反向移动向由限位块10限制的5位置，本阀利用气体良好被压缩特性吸收水锤破坏力，有效的消除了不规则的水击波震荡。

一、 功能：

9000X-16/25P活塞式水锤吸纳器能利用气体良好被压缩特性在无需阻止流体流动的情况下，有效的消除各类流体在传输系统可能产生的水锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护系统设备的目的。

二、主要外形尺寸与连接尺寸：

公称通径		直径 D	直径 D1	厚度 b	阀高 L	螺孔数/直径 z-d
MM	英寸
40	11/2	145	110	16	450	4-Φ16X2
50	2	160	125	16	460	4-Φ16X2
65	21/2	180	145	18	480	4-Φ16X2
80	3	195	160	20	490	8-Φ16X2
100	4	220	180	22	495	8-Φ16X2
125	5	245	210	22	570	8-Φ16X2.5
150	6	275	240	24	640	8-Φ16X2.5
200	8	340	295	26	690	12-Φ20X2.5
250	10	405	355	28	820	12-Φ23X2.5
300	12	460	410	28	920	12-Φ23X2.5

注：1、法兰连接尺寸参照GB4216-92

2、本表数据有变动可能，请以安装前实物为准。

三、主要技术参数：

公称压力 Mpa			介质	适宜温度	填充气体
	密封试压	强度试压
	Mpa	Mpa
1.6	1.76	2.4	水	＜80℃	压缩氮气 压缩空气
2.5	2.75	3.75



四、安装与维护及注意事项：

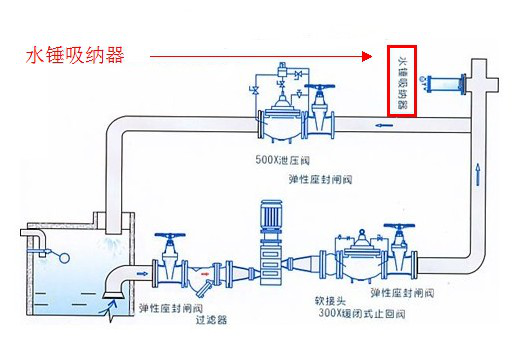

9000X-16/25P活塞式水锤吸纳器应一般以侧附方式安装于系统应力积极的管较在水击源附近，如系统压力最高点，其安装应便于水击波无阻碍地通向吸纳器，安装示意图如下：



注意事项：

1 当扬程50m以上，压力5kgf/cm²以上时，建议长通管下方及转角处各安装一只水锤吸纳器。

2 9000X-16/25P活塞式水锤吸纳器腔内压力，应维持于管道70%压力，水锤消除效果最佳

3 二次侧为开放压力场合，侧定水位阀卫浴器具，水龙头等注气压1-1.3kgf/ cm²较适合。

4 为方便维护9000X-16/25P活塞式水锤吸纳器，应在相应位置安装闸阀（或蝶阀）

5 为考虑维修，建议保留10cm阀体与墙体墙面间隙，方面维修。
