固定锥形阀ZFL341X

固定锥形阀

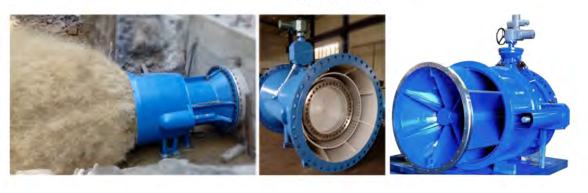

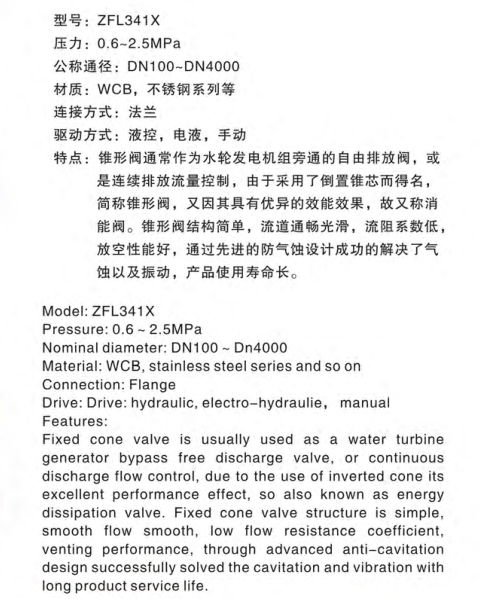

ZFL341X系列固定锥形阀通常作为水轮发电机组旁通阀的自由排放阀，或是连续排放流量控制。由于采用了倒置锥形柱塞阀芯而得名，简称锥形阀，又因其具有优异的消能效果，故又称消能阀。锥形阀除了在流道终端设置有锥形阀芯之外，所有运动部件全部设置在阀门的过流通道外部，使得阀体内部流道通常顺滑，流量大而压降损耗少，其在整个工作范围内不会产生气蚀及振动；在小流量时仍具有良好的流量控制效果。其结构为一个固定的倒置锥形，先进的水力设计形体及用来降低振动的4个导流翼叶片支撑，流量则由外部活动套管的前后移动来控制，阀体上分别设有金属对金属的阀座和或补充性的软密封阀座，或两者构成了复合式的阀座确保密封性能。在排放到大气中时，水流以宽广的锥形角度扩散，并分解为稀薄喷淋形态，将能量消耗在空气之中。通常根据实际需求，可以要求控制水流区域，则在出口安装一个不同形式的导流罩，这不仅能将空气与充分水混合，而且还集中流量。--重庆大才阀门制造有限公司。

固定锥锥形阀测试的结果显示没有明显的振动,这取决于水流中的空气量，当固定锥形完全开启时，不论有导流罩或没有其排放系数都是0.86左右。锥形阀大致可以分为埋设管（或过渡管）、锥形阀体、套筒、执行机构、拉杆及传动机构等几个部份。其阀体固定、执行机构通过传动机构启闭活动的外套筒，达到阀体的启闭。
