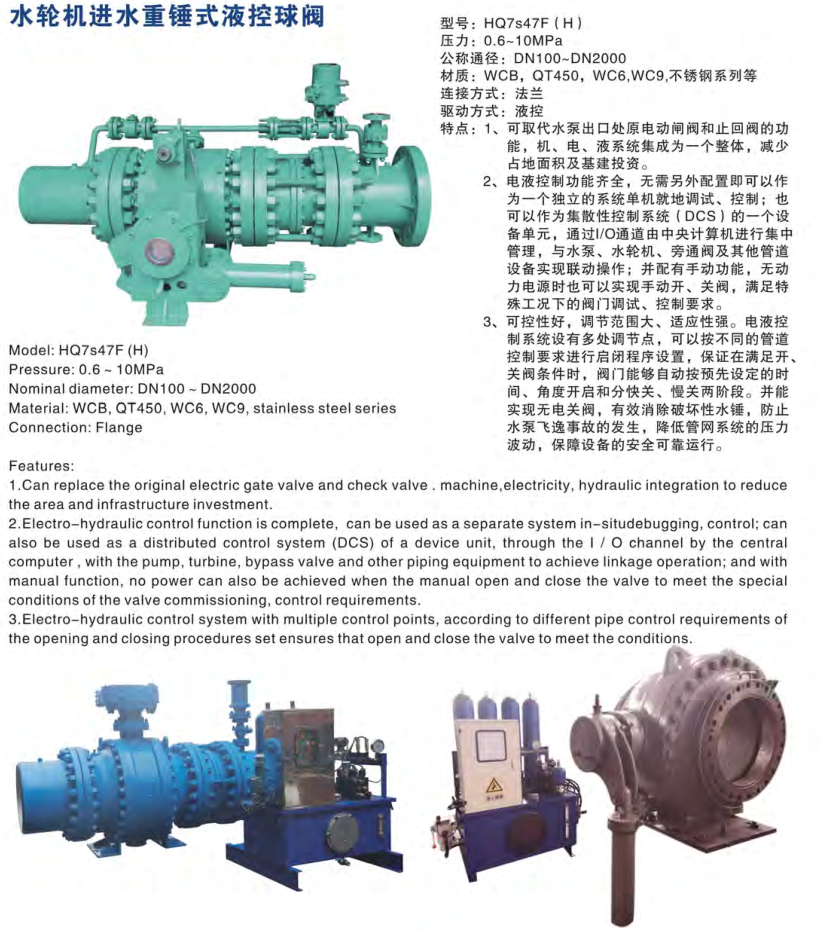

水轮机进水重锤式液控缓闭球阀HQ7S47F(H)

水轮机进水重锤式液控缓闭球阀HQ7S47F(H)按照GB/T14478-1993及GB/T12237-1989设计制造，安装于水电站水轮机进口，用作水轮机进口阀。工作时，该阀与管道主机配合，按照水力过渡过程原理，通过电液控制程序的有效设置，实现管路的可靠截止，有效消除管路水锤，并可实现无电关阀，起到保护管路系统安全的作用。

我公司生产的智能型蓄能器式液控球阀和重锤式液控球阀以气体压缩能为自动关阀动力源，采用PLC智能型控制系统，流阻系数小、自动化程度高，并加装了全开、全关双位锁定装置，功能齐全、性能稳定可靠，是我公司在广泛搜集、研究、总结国内外同类产品性能的基础上，引入阀门、液压、电气等行业的多项研究成果，厚积而薄发，开发出来的新一代智能化高效节能产品。



产品特产品特点

液控重锤球阀是一种不需要动力而靠重锤的势能自动关阀的阀门，适合水力发电，扬水工程，油气输送管道因故障需要紧急关闭没起到管道断流做用，关闭由快-慢两段完成，即满足了快速关闭的要求，又能避免介质流动的水锤危害；从结构看，采用三段上密封(进口密封+出口密封)密封性能可靠，维修方便，流阻系数比其他类型阀门(如闸阀、蝶阀等)小，运行耗能少，效率高；从控制机理看关阀时，靠重锤势能，较电动，液动，不需常备动力电源，液动重锤球阀，可现场操纵，也可匹连PLC实现远控，实现少人或无人操作运行，该液控重锤球阀配置双泵（电泵+手动泵）系统，在无动力源的情况下，可手动开启或关闭球阀。

1、液控重锤球电液控制功能齐全，无需另外配置即可以作一个独立的系统单机就地调试。控制；也可以作为集散性控制系统(DCS)的一个设备单元，通过I/O通道有中央计算机进行集中控制管理，与水泵、水轮机、旁通阀及其它管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试。控制要求。可控性能好，电液控制系统设计了移动式多个调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关条件时，阀门才能够自动按预定的时间、角度开启，关闭分快、慢两个阶段；并能够实现无电关阀，有效消除了管路中的破坏性水锤，防止水泵和水轮组发生飞逸事故，有效的在降低了管网系统的压力波动，保障设备的安全可靠运行。




2、密封性能可靠：PTFE弹性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的顶紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。




3、防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合AP16FA和AP1607标准要求。




4、自动泄压功能当阀门中腔停泄的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。




5、排污管路：阀体下设置排污，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料，可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)。




6、本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急情况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封，还可给这一装置注射相应的清洗剂，对密封进行清洗。




7、可液压锁定或机械锁定，确保工作时重锤不下落。




8、采用特制无泄漏电磁球阀，系统保压性能好。




9、具有行程开关和电接点压力表两种压力补偿方法，确保蝶阀不会因液压系统内泄而自动关闭。




10、可采用PLC控制，自动化程度高。




11、广泛适用于水力发电，扬水工程，油气等输送管路介质的切断或流通。
