美标法兰球阀Q41F

一、美标法兰球阀概述

Q41F美标法兰球阀的工作原理是靠旋转阀芯来使阀门畅通或关闭。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。法兰球阀有着自身独有的优越性，如开关无摩擦，密封不易磨损，启闭力矩小，这样可以减小所配执行器的规格。广泛适用于石油化工城市给排水要求严格的工况。

二、美标法兰球阀参数表

公称通径：1/2"-10"	公称压力：150LB、300LB、600LB	适用温度：-10℃-180℃
适用介质：水、油、气、酸碱物等	设计标准：ASME B16.34	壁厚标准：ASME B16.34
防火标准：API 607 ISO 10497	结构长度：ASME B 16.10	法兰标准：ASME B16.5

三、美标法兰球阀的特点

1、阀杆带有防静电设置。
2、阀杆带有防脱出装置设计。
3、钢球球槽上有泄压孔设计。
4、采用ISO 5211直接安装执行器平台设计。

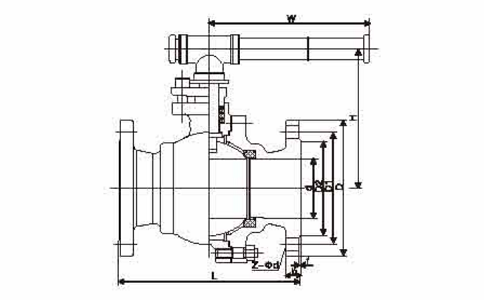

四、美标法兰球阀尺寸表



口径	L	φd	φR	φC	φD	H
1/2"	140	15	34.9	66.7	95	48.5
3/4"	152	20	42.9	82.6	115	53.5
1"	165	25	50.8	88.9	125	59
1-1/4"	178	32	63.5	98.4	135	71
1-1/2"	190	38	73	114.3	155	77.5
2"	216	50	92.1	127	165	85
2-1/2"	241	65	104.8	149.2	190	98
3"	282	78	127	168.3	210	110
4"	305	100	157.2	200	255	130
5"	400	125	185.7	235	280	165
6"	403	150	215.9	269.9	320	288
8"	502	200	26.9	330.2	380	329
10"	568	250	323.8	387.4	445	396

五、零部件材质

序号	名称	材料
1	螺母	A194-8
2	螺栓	A193-B8
3	螺帽	CF8M	CF8	WCB
4	垫片	PTFE	R-PTFE
5	球座	PTFE	R-PTFE
6	球	SS316	SS304
7	阀体	CF8M	CF8	WCB
8	止推垫圈	PTFE、R-PRFE
9	V形环填料	PTFE、R-PRFE




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标法兰球阀性能参数、结构尺寸参数等详情，请联系我们。
