高压锻钢球阀Q41N

一、Q41N高压锻钢球阀相关概述

Q41N高压锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹处保护结构，有效地防止泄漏；低摩擦系数的轴承，使得扭矩减少到小，便于阀门启闭。

二、Q41N高压锻钢球阀的特点

1、阀门中腔停滞的压力异常超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，泄压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时，在弹簧和介质压力作用下，使支撑圈球面部位和球体形成金属对金属接触，达到暂时密封作用，组织了火灾进一步扩大。
3、填料压盖部位密封采用PTFR填料和O型密封圈双重密封，特别适用于气体介质，填料装在填料盘内，可随时采用摩擦系数低的新型SF型自润滑滑动轴衬，减低操作力矩。

三、Q41N高压锻钢球阀参数表

公称通径：DN10-DN100	公称压力：16MPa-32MPa	适用介质：水、油、蒸汽等
适用温度：-20℃-325℃	阀体材质：A105、不锈钢	操作方式：手动

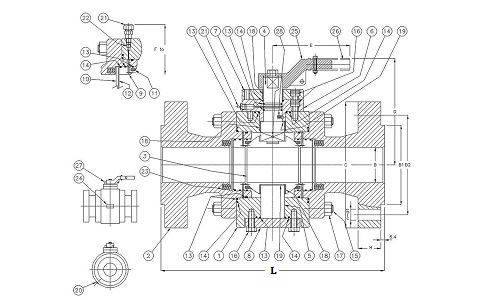

四、Q41N高压锻钢球阀尺寸表






DN	10	15	20	25	32	40	50	65	80	100
A(法兰)	210	230	240	260	300	400	400	490	580	620
A(对焊)	150	170	190	205	230	260	330	360	380	430

五、Q41N高压锻钢球阀相关应用

高压锻钢球阀就是材料是锻造出来的，材质的密度比铸造的密度要大很多，特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q41N高压法兰锻钢球阀性能参数、结构尺寸参数、价格等详情，请联系我们。
