一体式高温球阀QJ41M

一、一体式高温球阀相关概述

Q41M一体式高温球阀又叫整体式球阀、整体法兰一体式球阀（代替闸阀、截止阀、快速排污阀）是蒸汽阀门升级换代的新产品，密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨，使用寿命比一般球阀提高3-5倍，使用温度≤300℃，适用介质：水蒸气、油品、导热油等。

二、一体式高温球阀参数表

公称通径：DN15-DN250	公称压力：1.6MPa、2.5MPa	适用温度：-10℃-300℃
适用介质：蒸汽、油品、导热油	阀体材质：铸铁、铸钢、不锈钢	操作方式：手动

三、一体式高温球阀零部件材质

名称	铸钢	不锈钢
阀体螺塞	WCB	F304
球体	WCB-镀铬	F304
阀杆	45#-镀硬铬	F304
阀座	聚四氟乙烯-石墨+高弹性胶（8202）型
填料

四、一体式高温球阀尺寸表

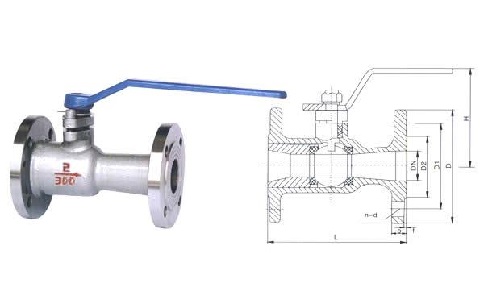

Q41M-16C主要外形尺寸和连接尺寸：

DN	L	D	D1	D2	b	H	D0
15	130	95	65	45	16	105	150
20	140	105	75	55	16	110	150
25	150	115	85	65	16	120	160
32	165	135	100	78	18	140	180
40	180	145	110	85	18	155	250
50	200	160	125	100	20	175	300
65	220	180	145	120	20	195	300
80	250	195	160	135	22	225	320
100	280	215	180	155	24	250	320
125	320	245	210	188	26	270	360
150	360	280	240	210	28	290	360



QJ41M-16C（替代截止阀）主要外形尺寸和连接尺寸：




DN	L	D	D1	D2	H	D0
15	130	95	65	45	105	150
20	150	105	75	55	110	150
25	160	115	85	65	120	160
32	180	135	100	78	140	180
40	200	145	110	85	155	250
50	230	160	125	100	175	300
65	290	180	145	120	195	300
80	310	195	160	135	225	320
100	350	215	180	155	250	320
125	400	245	210	188	270	360
150	480	280	240	210	290	360
200	600	335	295	265	350	450
250	730	405	355	320	405	450

                                                     QZ41M-16C（替代闸阀）主要外形尺寸和连接尺寸：

DN	L	D	D1	D2	H	D0
40	240	145	110	85	155	250
50	250	160	125	100	175	300
65	265	180	145	120	195	300
80	280	195	160	135	225	320
100	300	215	180	155	250	320
125	325	245	210	185	270	360
150	350	280	240	210	290	360
200	400	335	295	265	320	450



PQ41M-16C（替代排污阀）主要外形尺寸和连接尺寸：

DN	L	D	D1	D2	H	D0
25	180	115	85	65	120	160
32	200	135	100	78	145	160
40	230	145	110	85	155	250
50	250	160	125	100	175	300
65	265	180	145	120	195	300
80	280	195	160	135	225	320




温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q41M一体式高温球阀性能参数、结构尺寸参数等详情，请联系我们。
