以下知识点基于《消防给水及消火栓系统技术规范》GB 50974-2014。一、使用减压阀减少不同区域供水时应满足以下要求：1.消防给水用减压阀的性能应安全可靠，并应满足消防给水的要求。 2.减压阀应根据消防给水的设计流量和压力选择，设计流量应在减压阀流量压力特性曲线的有效截面内，出水口减压阀应在设计流量的150%时检查动压不应小于设计值的65%。 3.每个供水区应设置不少于两组减压阀组，每组减压阀组应设置备用减压阀。 4.泄压阀只能安装在单向水管上，不能安装在二向水管上。 5.减压阀应该是比例减压阀。当超过1.20MPa时，应使用先导式减压阀。 6.减压阀前后压力比不应大于3:1。当一级减压阀的减压量不能满足要求时泰科流体控制阀门，可串联减压阀减压，但串联减压量不应大于二级，二级减压阀应为先导式减压阀，阀门前后压差不应超过0.40MPa。 7.减压阀后应安装安全阀。安全阀的开启压力应满足系统的安全要求，不应影响系统供水的安全。二、消火栓的动压不应大于0.50MPa。大于0.70MPa时，必须加装减压装置；一般采用减压阀、减压稳压消火栓、减压孔等。三、减压阀的设置应满足以下要求： 1.减压阀应安装在报警阀组进口前。当连接两个或多个报警阀组时，应安装备用减压阀。

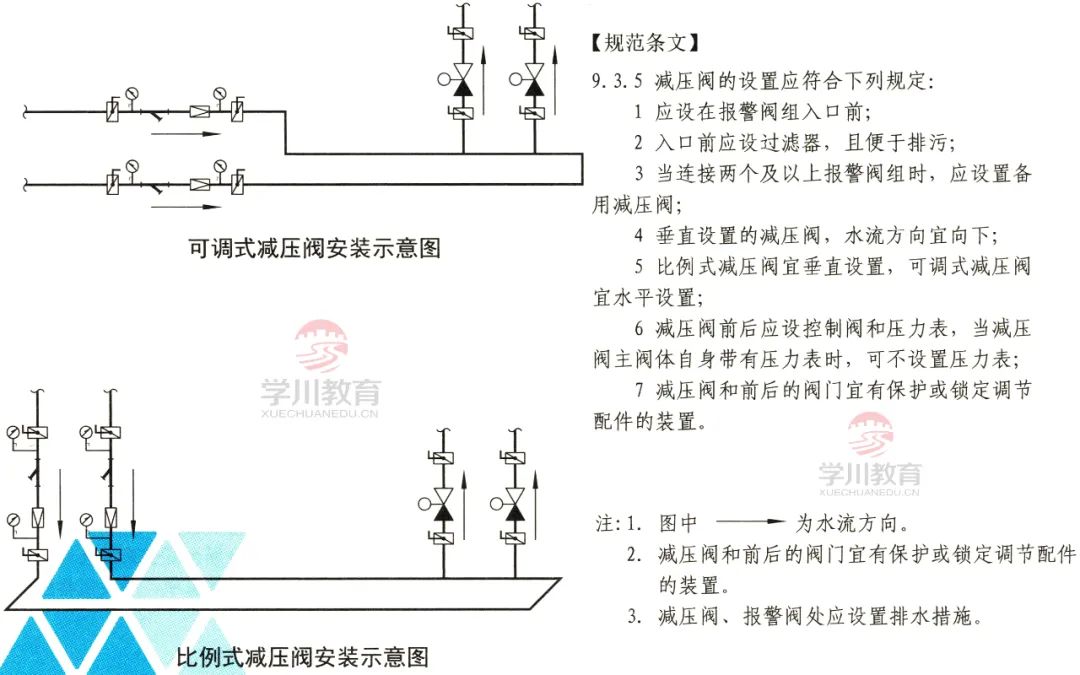

2.减压阀进口处应安装过滤器。过滤网的直径不应小于4目/c㎡～5目/c㎡，流通面积不应小于管道截面积的4倍。 3.过滤器和减压阀前后应安装压力表。压力表的表盘直径不应小于100mm，最大量程应为设计压力的两倍。 4.控制阀应安装在过滤器之前和减压阀之后。 5.减压阀后应安装试压泄水阀。 6.减压阀应配备流量检测测试接口或流量计。 7.对于垂直安装的减压阀，水流方向应向下。 8.比例减压阀应垂直安装可调减压阀，可调减压阀应水平安装。 9.泄压阀和控制阀应具有保护或锁定调节接头的装置。 10.与减压阀连接的管段不应有气堵或气阻。四、减压阀处试压排水管的直径应根据减压阀的流量确定，但不得小于DN100。五、消防给水系统减压阀的安装应符合下列要求：1.减压阀在安装位置的型号、规格、压力和流量应符合设计要求。 2.减压阀的安装应在供水管网试压冲洗后进行。 3.减压阀的水流方向应与供水管网的水流方向一致。 4.减压阀前面应该有一个过滤器。 5.减压阀前后应安装压力表。 6.减压阀应设置试压排水设施。检查次数：所有检查。检验方法：验证设计图纸，查看产品性能检验报告，目测检查。六、减压阀水头损失的计算应满足以下要求： 1、应根据产品的技术参数确定。无资料时，减压阀前后静压与动压之差应不小于0.10MPa计算。

2 减压阀串联时，应计算一级减压阀的水头损失对二级减压阀出口动压的影响。七、消防给水及消火栓系统的调试包括减压阀的调试。八、减压阀的验收应符合以下要求： 1、减压阀的型号、规格、设计压力、设计流量应符合设计要求。 2 减压阀前应有过滤器，过滤器的过滤面积和孔径应符合设计要求和规范。 3 减压阀前后的动静压力应符合设计要求。 4 减压阀处应有泄压管供试验用。 5 减压阀在小流量、设计流量和设计流量的150%时，管道内不应有明显的噪声增大或喘振现象。 6 减压阀的水头损失应小于设计阀门后的静压和动压差。九、减压阀的维护和管理应符合以下要求：1.减压阀组应每月检测一次放水，减压阀前后压力应被检测并记录。应采取符合系统要求的调试和维护措施。 2.应每年对减压阀进行流量和压力测试。补充《自动喷水灭火系统设计规范》GB 50084-2017的规定

一、控制管道静压的段宜装供水或减压阀tycovalve，控制管道动压的段宜装减压孔板或节流阀管道。二、减压阀的安装应符合以下要求（未列项与消防给水和消火栓系统要求相同）：1.过滤器应安装在进水口侧，前后应安装控制阀。 2.可调减压阀水平安装，阀盖朝上。 3.比例减压阀应垂直安装；水平安装时，单孔减压阀的孔口应朝下，双孔减压阀的孔口应处于水平位置。 4.安装不自带压力表的减压阀时可调减压阀，前后相邻部位应安装压力表。
