自力式氮封阀的工作原理及指挥原理是怎样的？

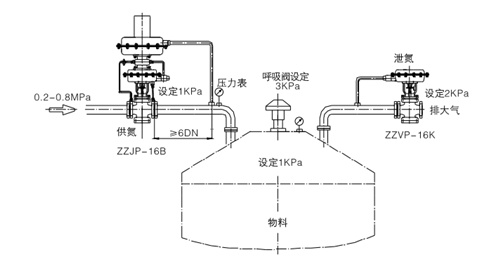

自力式氮封阀介绍、氮封装置原理：

自力式氮封阀无需外接能源，以被调节介质的能量作为动力源。

一种自动控制阀门介质流量的稳压装置，使阀门后面的压力保持恒定。

现已广泛应用于连续供气的天然气生产和输送、城市燃气及冶金、石油、化工等工业生产部门。

该阀的特点：控制精度高，可达到一般ZZY型直动式调压阀的2倍左右。

调节大压差比（如阀前0.8MPa，阀后0.）特别适用于微压气体控制。

在先导器上实现压力设定，方便、快捷、省力、省时，并可在运行状态下连续设定。

自力式氮封阀工作原理：

(1）氮气密封阀关闭时，主阀活塞处于密封腔内。当储罐压力等于或大于设定压力时，推动隔膜上，气导阀被推上去，在弹簧作用下上移，将气导阀上的密封圈压紧在阀座上，关闭控制气体进口。专用阀芯腔压力升高接近氮气主管压力，通道由专用阀芯腔传至主阀阀芯腔，主阀活塞在氮气主管压力的作用下. 由于主阀芯上下部的气体压力是平衡的，所以主阀芯在自重和弹簧的作用下，在阀门的作用下氮封阀自力式调节阀氮封阀自力式调节阀，阀门紧紧关闭。

(2）氮封阀开启时泰科流体控制阀门，当储罐压力略低于设定压力时，膜片因诱导压力下降而下移，推动气导阀门打开，氮气通过孔板，气体先导阀的出口进入储罐，使储罐内的压力升高，同时阀芯腔的压力也随之增加。空气先导阀减小，氮气从专用阀芯腔通过内部通道进入主阀芯腔，活塞面积大于主阀座孔面积，具有弹簧的弹力和重量主阀，所以当罐体压力略低于设定值时，专用阀芯室和主阀阀芯室的压降很小，主阀保持关闭，氮气仅从气体进入罐体先导阀。

自力式氮封阀概述：

ZYVP自力式氮封阀由控制阀、执行器和先导器组成。它是一种不需要外部能源，以被调节介质的压力为动力源，自动调节压力恒定的节能产品。该阀控制精度高，约为一般自力式调压阀的两倍，适用于对控制精度要求较高的场合。

(B) 控制阀后的压力

(K) 控制阀前压力

自力式氮气密封阀主要部件材质：

阀体：ZG230～450、、

阀芯：

座位：

波纹管：

上限：A3、

隔膜：顺丁橡胶、耐油橡胶、氟橡胶

、自力式氮封阀主要技术参数

公称通径DN（mm）20 25 40 50 65 80 100

座径(mm) 6 15 20 25 32 40 50 65 80 100

额定流量系数KV 3.2 5 8 11 20 50 80 100 160

压力调节范围KPa 0.5～5.5、5～10、9～14、13～19、18～ 24、23～28

27～33、31～38、36～44、42～51、49～58、56～66

公称压力PN(MPa)1.01.6

被调介质温度(°C)≤80

调整精度(%)±10

允许泄漏10-4X阀门额定容量
