气动调节阀的结构与原理调试3-7月20日

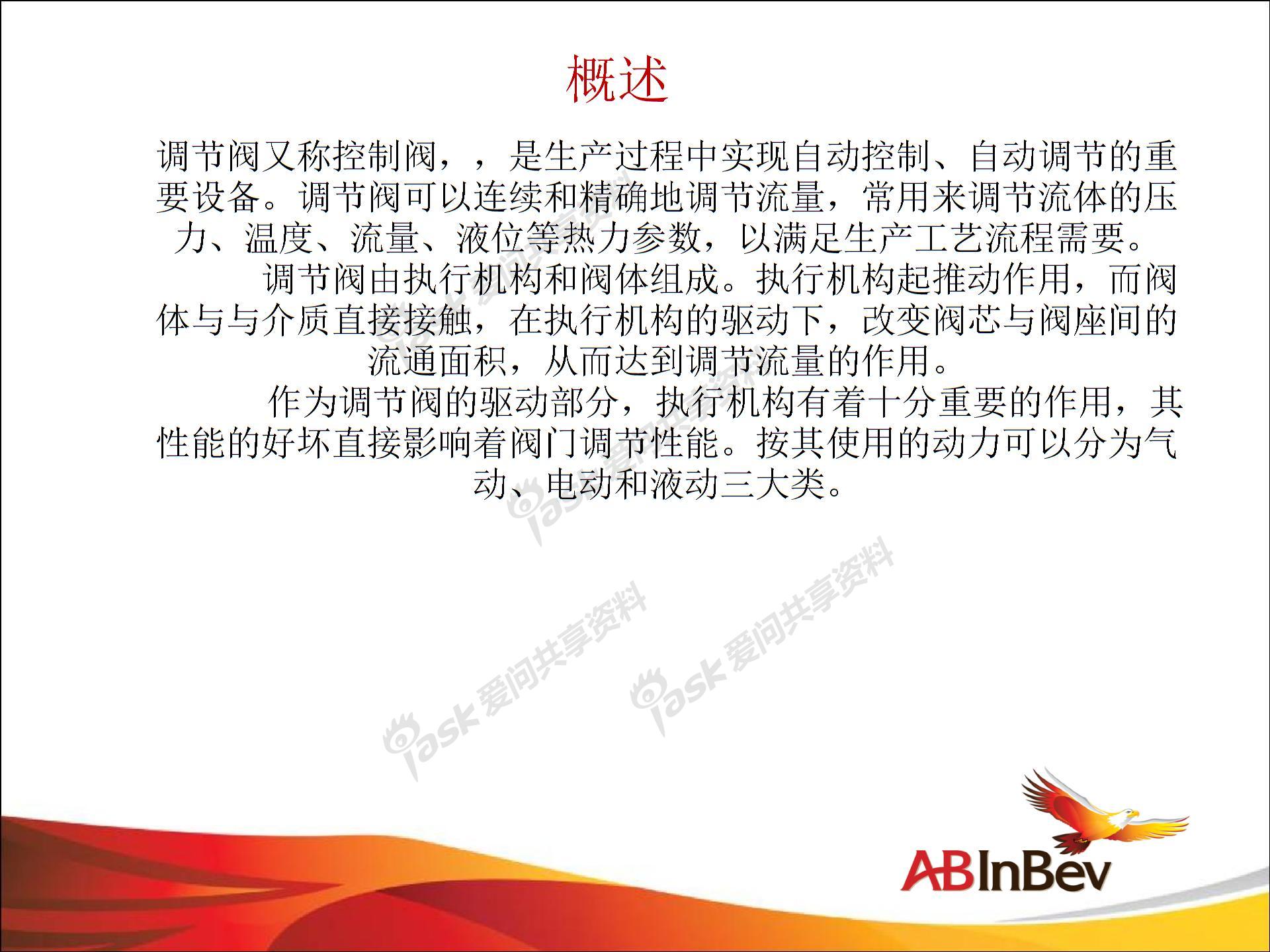

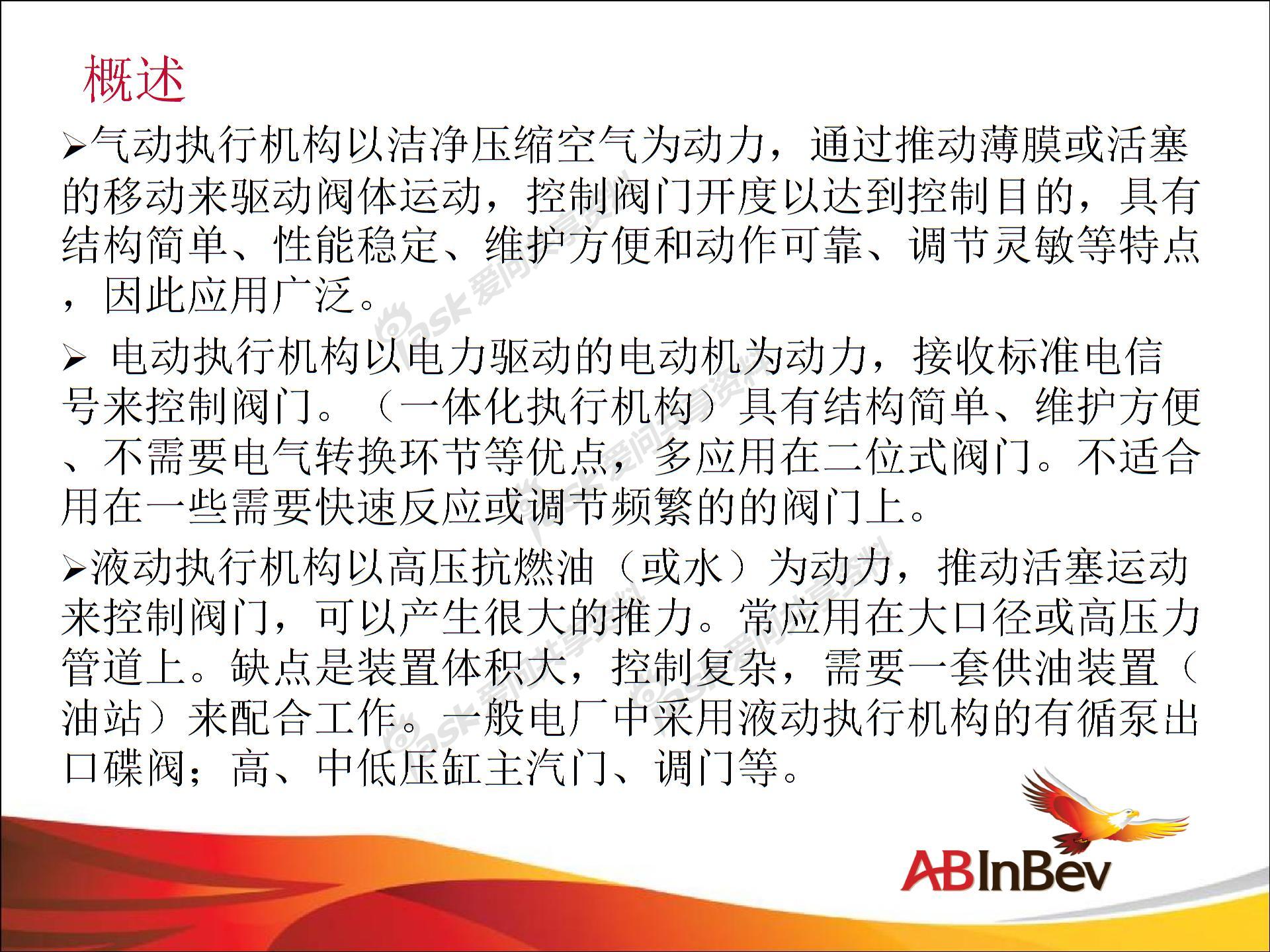

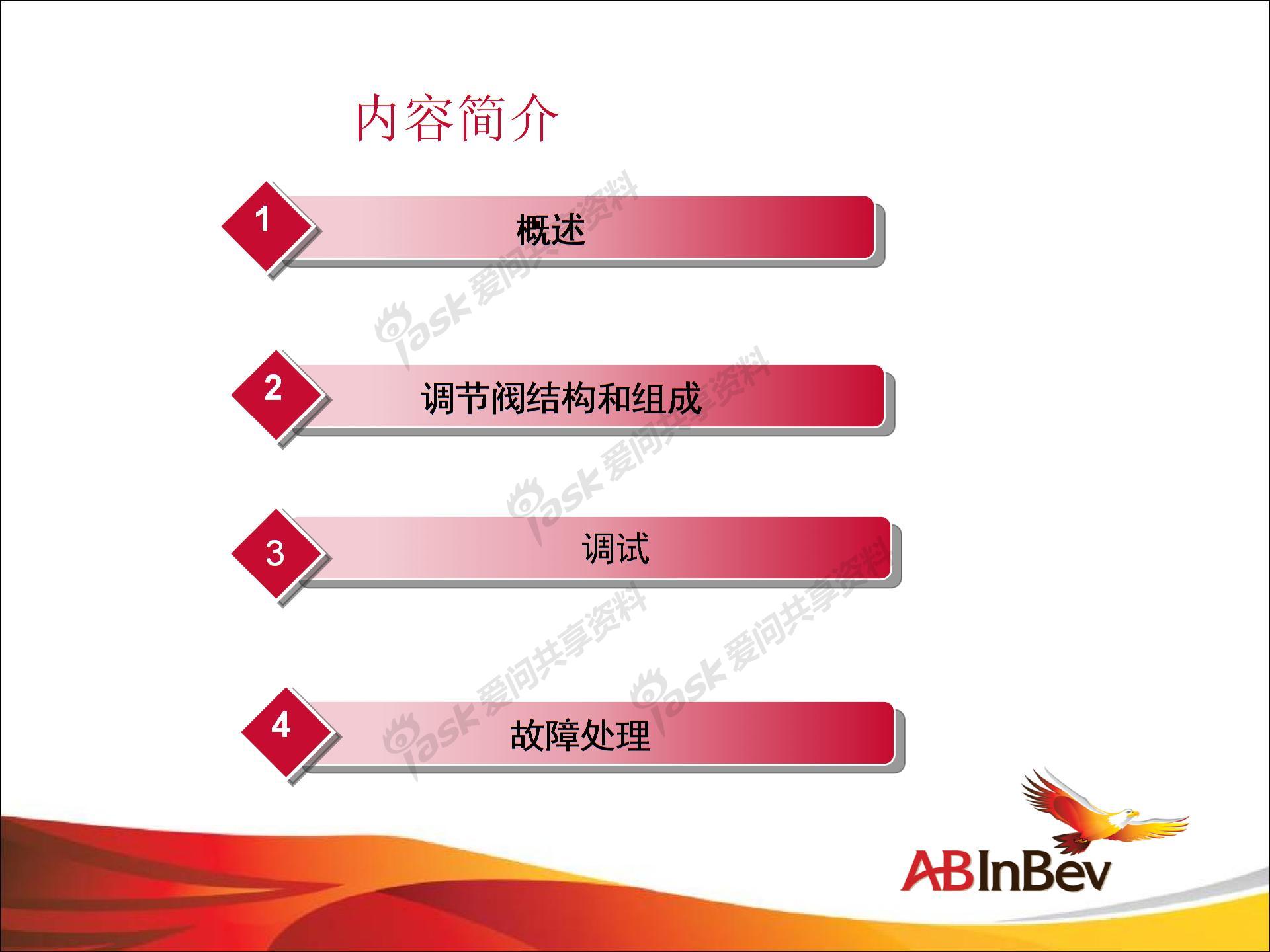

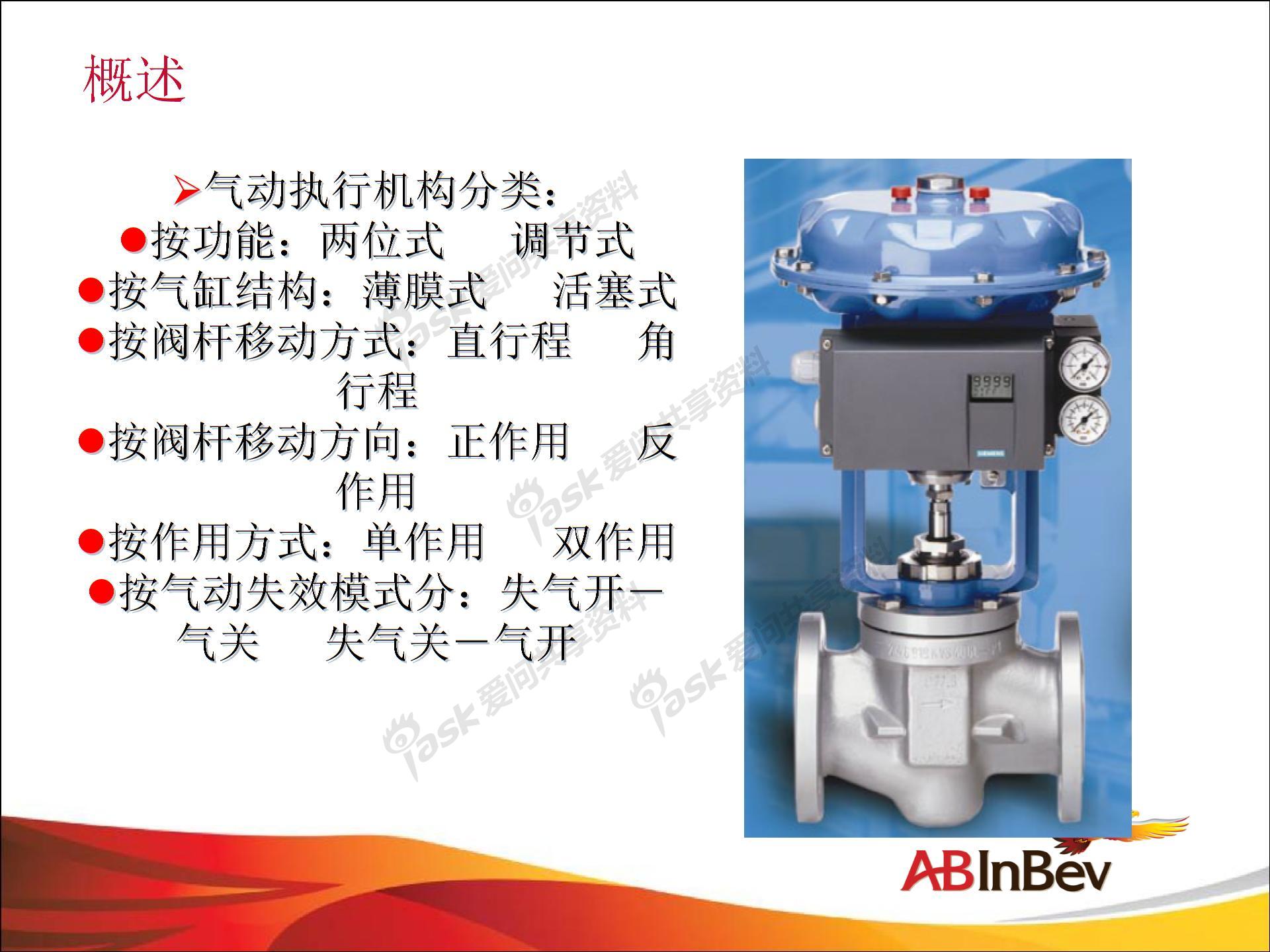

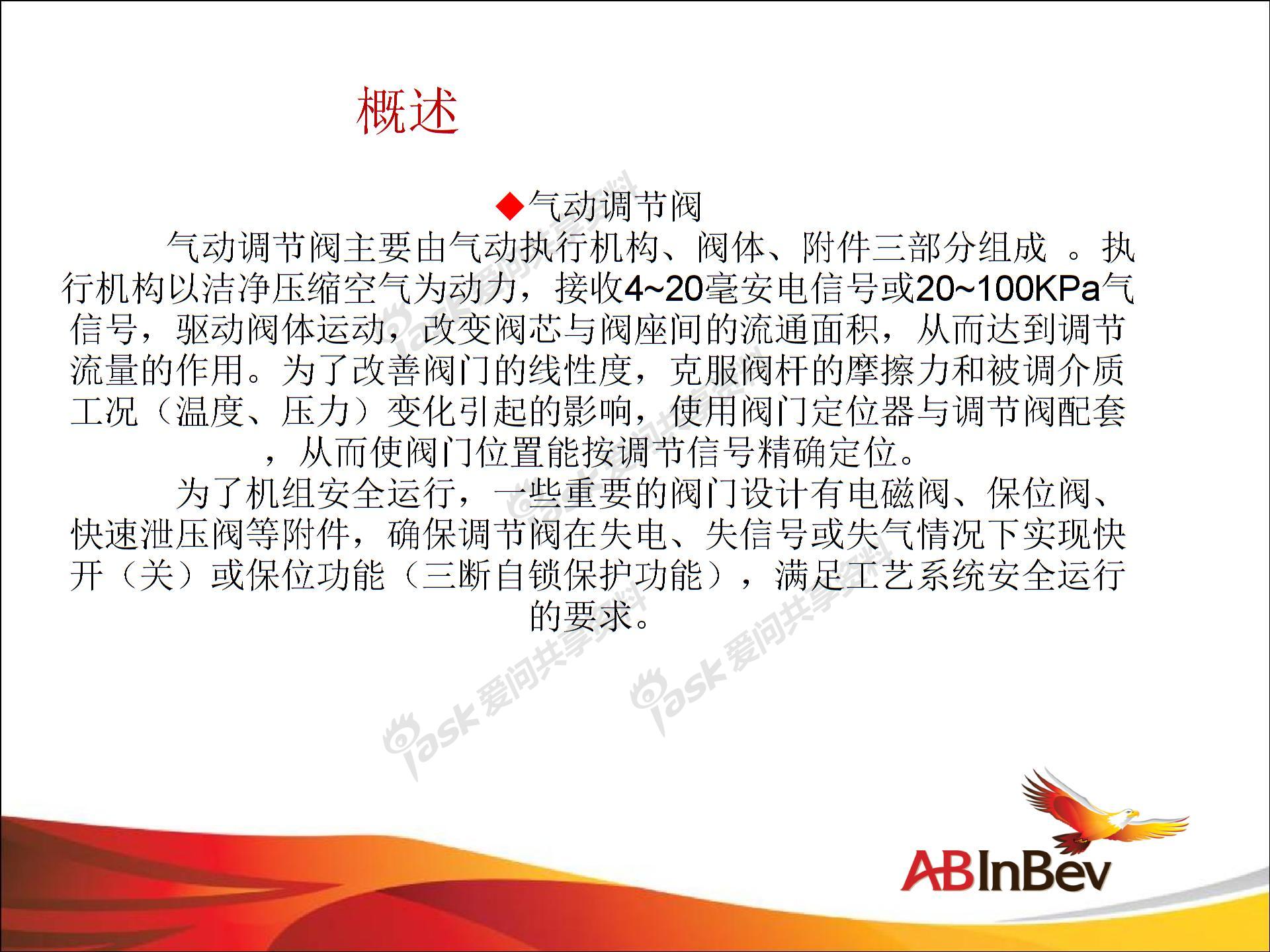

气动控制阀的结构和原理 目录 介绍 调试 3 概述 控制阀又称调节阀，是生产过程中实现自动控制和自动调节的重要设备。调节阀可以连续准确地调节流量。常用于调节流体的压力、温度和流量。液位等热参数满足生产工艺要求。调节阀由执行机构和阀体组成。执行器作为驱动力，阀体与介质直接接触。在执行器的驱动下，阀芯与阀座之间的流通面积发生变化。为了达到调节流量的效果，执行器作为调节阀的驱动部件起着非常重要的作用。其性能的好坏直接影响阀门的调节性能。按所用动力可分为气动、电动和液压三大类。清洁压缩空气是通过推动膜片或活塞的运动来控制阀门开度达到控制目的的动力，从而带动阀体运动。具有结构简单、性能稳定、维修方便、动作可靠、调节灵敏等特点。因此，它被广泛使用。电动执行器由电动机驱动。受电标准excel标准偏差excel标准偏差函数exl标准偏差函数国标检验抽样标准表免费下载红头文件格式标准下载电信号控制阀门二位阀不适用于一些需要快速操作的阀门反应或经常调整。液压执行器以高压耐火燃料或水为动力，推动活塞运动来控制阀门，可产生较大的推力，常用于大口径或高压管道的缺点是：装置体积大，控制复杂。需要一套供油装置油站配合工作。一般电厂使用液压执行器，有循环泵出口蝶阀、高、中、低压缸、主阀阀等。气动控制阀概述气动控制阀主要由气动三部分组成执行器和阀体。执行器以洁净的压缩空气为动力，接收420mA电信号或气体信号，驱动阀体移动，改变阀芯与阀座之间的流通面积，从而调节流量。为提高阀门的线性度，克服阀杆摩擦和被调节介质温度、压力变化带来的影响，将阀门定位器与调节阀相匹配，使阀门定位准确。根据调节信号定位。一些重要的阀门用于装置的安全运行。设计有电磁阀、位置保持阀、快速泄压阀等附件，确保调节阀在断电或信号丢失或空气丢失的情况下能实现快速切换或位置保持功能。三断自锁保护功能满足工艺系统安全运行的要求。机构分类 按功能二位调节式 按气缸结构 薄膜式 活塞式 按阀杆运动方式 直行程 角行程 关气断气开概述 调节阀三断保护 调节阀三断保护指对气源保护、电源保护、信号源保护是满足工艺系统安全运行的重要保障，电磁阀保持阀快速泄压阀与其他附件配合使用的控制阀应用示意图如下如下：执行器的主要部件是膜片或活塞。膜片和活塞是执行机构的承压部件。在行走机构内部形成一个封闭的压力室，给阀杆一个驱动力，使阀杆可以上下移动。弹簧弹簧是执行器的重要组成部分。弹簧力是阀门失去时的驱动力

使用压缩空气时，阀门靠弹簧力开启和关闭。当引入压缩空气时，空气压力压缩或拉伸弹簧以克服弹簧力来打开和关闭阀门。手轮机构是与调节阀配套使用的附属装置。阀体的基本结构 阀体的主要部件是笼阀 阀瓣 阀座密封圈 阀杆 阀笼 压环附件 主要附件 电磁阀——按系统逻辑保护关系控制阀动作 减压阀——保证供气空气压力过滤器 - 净化来自空压机的供气电流 气压转换器 IP - 使控制点的电信号适合气动执行器定位器 - 改善调节阀的静态和动态特性 流量放大器 - 增加空气流入阀门隔膜气室 附件 气动止动阀 - 自锁式快速泄压阀，确保重要阀门在气源突然中断时能实现调节阀的行程 - 使阀门快速回到安全位置失气后状态定位器阀门定位器是核心组成气动控制阀的一种，起到阀门定位的作用。它以阀杆位移信号作为反馈测量信号与DCS或控制器输出作为设定信号进行比较。当两者有偏差时，定位器输出控制信号。阀门定位器以阀杆位移为测量信号，控制器输出为设定信号，反馈控制系统定位器按其结构形式和工作原理可分为气体定位器、电动气动阀门定位器和智能阀门定位器气体定位器的输入信号是标准气体信号，例如气体信号，其输出信号也是标准气体信号。电动阀门定位器的输入 信号为标准电流或电压信号，如420mA电流定位器信号或15V电压信号等。电信号在电动阀门定位器内部转换成电磁力，然后气输出信号以驱动控制阀。带CPU的智能电动阀门定位器可以处理相关的智能运算，它将DCS输出的电流信号转换成驱动调节阀的气体信号。根据调节阀工作时阀杆摩擦力产生的不平衡力抵消介质压力的波动，阀开度对应DCS输出的电流信号，可智能分组。设置相应的参数以提高控制阀的性能。定位器的工作原理如下：当进入波纹管的信号压力增大时，杠杆2绕支点转动，使杠杆末端的挡板靠近喷嘴，对喷嘴的背压进行节流泰科流体控制阀门，所以工作气源通过气动放大器进入执行器。向下运动还使摆杆向下压在偏心凸轮上，然后逆时针旋转推动滚轮，使摆杆1向左移动，反馈弹簧将被拉伸。当杠杆2上的弹簧张力和波纹管上的信号压力达到平衡时，执行。机制达到平衡。此时，某个信号压力对应某个阀位。凸轮式气动定位器的工作原理是将电信号转换为电磁力输出气体信号驱动控制阀，便于控制和气动稳定

与定位器相比，用户只需给出标准信号即可。一般为420mA电流信号定位器。智能定位器以西门子定位器为例。目前，智能阀门定位器在电厂中应用最为广泛。与机械定位相比智能定位器具有结构简单、操作维护方便、维护量小、调整快捷、调整时间不滞后、调整准确等优点。主要厂家有ABB西门子梅索尼兰等西门子定位器适用用于气动线性或角行程执行器。控制使用微处理器来比较给定值和位置反馈。如果微处理器检测锂电池电量，四年级音乐质量分析，小学五年级，单位转换问题，第三方检测合同，防雷检测合同，偏差使用。五步开关程序控制压电阀 压电阀再调节进入执行机构气室的空气流量，驱动执行机构使阀门到达给定值对应的位置，最终实现消除偏差。该定位器性能稳定，具有以下优点：直行程和角行程执行机构采用同类型的阀门定位器。三个按钮和两行 LCD 显示屏可实现简单的操作和编程。具有自动调整零位和行程范围的功能。手动操作时可选择设定值和控制变量限制值。无需额外设备 可选或可编程输出特性 可编程阀门紧密关闭功能 具有自诊断功能 耗气量小 定位器功能图 侧面被隔膜紧密覆盖。气压能量不断地通向气动头。当信号气压为零时，气动头中的气压向后推膜片。位置如下图所示。快速泄压阀的泄压阀工作原理。减压阀从输入端进入压力室，经过滤网过滤，再通过阀芯进入输出室。输出腔有一个与弹簧腔相连的小孔，使输出气压直接作用在弹簧膜片上。当输出气压大于膜片上的弹簧压力时，膜片向上运动，带动阀芯向上运动。输入气源被阀芯切断。输出腔内的压缩空气通过隔膜与阀芯顶部之间的间隙进入排气口。空腔从排气孔排出，以降低输出压力。当输出气压小于膜片上的弹簧压力时，膜片向下移动。输入气源通过阀芯与阀座之间的间隙进入输出腔，降低输出腔内的压力。只有当输出压力与弹簧压力一致时，阀芯与阀座之间的间隙才能固定，输出压力才能稳定。因此，只要调节减压阀顶部的调节螺钉，就可以控制输出压力。见下图。减压阀气动放大器的工作原理 上进放大器压住上膜片A产生向下的推力F1推动金属架C向下运动气动调节阀的组成，迫使阀芯向下运动，使输出气压发生变化，输出气压作用在下膜片B上产生向上推力F2，因为上下膜片相等，所以在金属框架C达到平衡点P1P2时，所以从定位器输出到阀门执行器的气流通过放大器增加而压力不变。当 P1 减小时，P2P1 在金属框架的向上运动和阀塞之间产生间隙。气室B中的空气从排气口排出。端口排气，然后阀芯在复位弹簧的作用下向上移动，减小气室接触面与进气口之间的间隙，从而降低气室 B 内的压力，直至达到平衡点对点1

保护装置 当阀门供气中断或供气故障时，保持原控制位置，避免因失气导致阀门开度突然变化而对自动调节系统造成干扰，确保调节回路中的工艺参数保持不变，使介质的调节效果不中断。故障排除后，气动保持阀立即恢复正常位置 下图为气动保持阀的结构。当气源信号进入气室B时，将作用在比较器2上的力与弹簧1的力进行比较。正常状态下，膜片比较器2的推力大于给定值。此时，扁平阀芯3抬起，打开喷嘴4，通道处于正常工作状态。当气源出现故障，供气中断时，气室B的压力降低。在弹簧力的作用下，扁平阀芯3覆盖在喷嘴上。气室A与输出口之间的通道被切断，即气动执行机构气室被密封，使调节阀的工作位置保持在原位，起到保持阀位的作用调节阀的调试方法仅供参考。目前集成气动执行器主要有以下几种类型的梅索尼兰等。 1 准备工作 所有气动阀门调试前必须完成以下准备工作。检查管道是否安装正确。检查定位器和位置反馈连接器是否安装正确。反馈链安装角度是否正确 检查接线是否正确，输入信号是否正确。定位器接收 420mA 信号。如果信号小于 4mA 或大于 20mA，定位器可能无法正常工作。燃气管道吹扫和调试气压调整。定位器一般调整在4bar左右。 SP2 定位器调整为 25bar。阀门的维护是确认阀门的全开和全关位置。确认阀门是否需要调整为正或负。阀门出厂前需设置好，无需用户设置，检查即可，或根据操作要求选择。将手轮置于自动位置。带手动操作机构的调节阀必须将手轮置于自动位置，否则阀门不能自动调节阀后，检查三断保护是否与设计相符。调整控制器的气动调节步骤。按住手动键 5 秒以上，直到显示面板上出现菜单 1YFCT。设置参数 WAY 确认反馈角度。 90º 确认阀门开度在 50 左右。手动位置 LCD 显示在 50±5 左右。如果不是，您可以调整反馈杆的位置。依次单击手动键菜单，从 1YFCT 转到 1YFCT。根据您的需要设置参数。可以使用+键或-键设置几个重要参数调试1YFCT执行器类型WAY直行程2YAGL反馈角度90º行程大于输入电流范围正反效果由系统要求决定。选择输入

退出设置Lin线性控制死区自动自适应23YA行程下限行程上限行程方向显示根据需要选择菜单。全部检查完成后，即可进入自动调试程序对阀门进行标定调试。按手动键找到如下菜单 4INIT 长按+键5秒以上，阀门开始自动调节，自动调节结束后面板显示 调节阀故障排除仅供参考。气动调节阀出现故障时，一般首先检查气源供电是否正常，接线信号电流是否正常，反馈板及主板各连接部分的位置是否正常，反馈环节连接良好。参数设置是否正确等 如果阀门没有 机械卡死现象 对于智能定位器，一般只需要重新走一遍自动调整程序即可。阀门可以正常工作。调节阀常见故障 1、反馈与CRT上显示的指令偏差较大，一般是由于执行机构位置变送器的性能问题。如果有偏差，请先调整位置变送器。如果不符合要求，更换位置变送器。故障排除2为执行器卡死泰科阀门，无法开关。一般是执行器IP和定位器故障引起的。也可能是旋转部分或气缸造成的。卡纸原因首先检查执行器或气缸的转动部分是否灵活，然后检查IP或定位器。如果发现任何损坏，重新调整执行器调节阀。快递公司调试过程中遇到的问题。周边区域重点题型 解方程问答 关于南海问题及解法 在气源情况下，无法满足机组安全运行要求，气动调节阀气缸动作方式不一致与机组的安全控制要求有关，如高低蒸汽疏水阀等。从机组的安全考虑，阀门应在失气或失电时处于阀门位置。打开位置，但某厂的蒸汽疏水阀在失去气源时正好相反。由于气动阀是下缸的进气压缩空气，通过控制器调节气压，然后电动打开电磁阀进入气缸调节阀门开度。该阀设计有一个位置保持阀。当阀门失气时，对机组的安全影响不大。但是，一旦电磁阀断电，阀门会迅速关闭，影响机组的安全运行。掉电功能可以从快关改为快开吗？已进行以下修改以消除潜在的安全隐患。将压缩空气连接到电磁阀的排气口。一旦电源减压，电磁阀将通过电磁阀的排气孔直接进入下缸并保持阀门。阀门会很快打开。排气时间长、反应慢、调节慢、滞后问题某工厂试运行3台机器时，发现ABB阀门放气时间长，导致阀门反应慢，调节不灵活，尤其是高、低事故疏水阀和正常疏水阀的阀门开度。阀门关闭时间过长，影响整个加热器系统的水位调节。水位调整过程中有干扰。测试后发现两个问题。一是定位器的喷嘴太小，不能快速排出空气，二是工作气源。气压设置太大也会导致排气时间过长，因为当阀门全开或全关时

定位器就位时，定位器输出的气压为零或接近工作气源的最大气压。如果工作气源气压过大，阀门开始动作前需要很长时间才能释放空气。现根据实际情况适当降低工作气源压力。认为气源压力应满足以下要求。当定位器开始放气时，阀门才能动作，当定位器输出最大气压时，阀门应能完全关闭气闭阀或有足够的开度。调节阀的密封性保证了调节的灵活性。经过反复测试，气源压力从出厂设定的6bar调整为安装不良或外部因素造成的问题。某厂冷凝水再循环调节阀最小流量阀反馈多，突然下降到零位或满量程，无法正常工作，不可控。经检查发现，每当冷凝水进入再循环管道时，都会引起管道剧烈振动，导致阀位反馈杆脱落。 AB和电动泵再循环调节阀设计为气闭阀，断电时快速打开。由于设计的仪表管太细，8mm放气慢，不能满足使用要求。换上14mm气管后，开启速度很快，达到10s左右，满足使用要求。在调试过程中，气缸膜片经常损坏或泄漏。三是气源管路吹扫不干净气动调节阀的组成，二是气源压力过大，三是设备本身质量问题。气动门前一定要注意先吹扫干净空气管路。调节气压时，一定要注意气动门上的设定压力，以防以后出现同样的问题。 4 设备问题 发生器加信号时，阀门工作正常，但接上毫安信号后，阀门不动。如果电路板严重烧毁，原因是定位器型号没有位置反馈输出，所以控制信号不能提供24V电源。不能正常工作，故对控制信号进行被动处理后，加隔离器解决某厂4机7A低油事故泄油控制阀。 ABB 定位器显示故障信号。根据故障描述，应该是反馈环节的角度安装错误或者连接有问题。现场反复检查连杆连接器的安装没有任何问题。更换同类型定位器备件后，阀门即可正常工作。可以确认定位器有故障。发现实际阀位与ZT反馈偏差较大。复位初始阀位当前值和100阀位当前值，然后重新启动自动调试程序。阀门在工厂正常工作。在此过程中出现错误消息。检查发现反馈链接断开。重新修复链接。设置改为AUTO，即死区和偏差选择自适应。重新调试后，3机2高加正常疏水阀参数的工厂正常。阀门自动调试后，发现ZT无电流输出。修改开关量输入1功能参数后由OFF变为ON，输出电流正常
