相信大家对电磁阀都不陌生：它是一种用于控制流体的自动化基础元件。它属于执行器，不限于液压和气动。不同的电磁阀在控制系统的不同位置发挥作用，最常用的有止回阀、安全阀、方向控制阀、调速阀等。

接下来，让我们通过一个视频来了解电磁阀的原理：如果对上面的视频不了解，可以通过这个专业的讲解（翻译）了解更多：以上是原理分析关于电磁阀，接下来我们来了解一下电磁阀出现故障时该怎么办？以及我们如何维修和维护电磁阀。

电磁阀出现故障如何处理？

电磁阀线圈的额定电压为DC12V、DC24V、AC24V（50/60Hz）、（50/60Hz）、（50/60Hz）、（50/60Hz）。

一般要么用在电气设计上（无需安装开关电源，成本低，电路简单，维修方便）电磁阀原理图详解，要么用DC24V（常用安全电压，开关电源/电磁阀线圈维修方便）并替换）。

如何检测电磁阀的好坏

先开启被控介质（带压力的液体或气体，压力值为电磁阀工作压力范围的中间值），然后给电磁阀线圈通电。或者状态由off变为on，则电磁阀是好的，否则有问题。

电磁阀常见故障有哪些？

1、线圈短路或开路： 检测方法：先用万用表测量其导通性，电阻值接近零或无穷大，说明线圈短路或开路电路。如果测出的电阻正常（几十欧左右），并不代表线圈一定是好的（我曾经测过一个电磁阀线圈的电阻在50欧左右，但是电磁阀不能工作，一切正常更换线圈后。），请做以下最终测试：找一把小螺丝刀放在穿过电磁阀线圈的金属杆附近，然后给电磁阀通电，如果感觉有磁性，那么电磁阀线圈是好，否则不好。处理方法：更换电磁阀线圈。

2、插头/插座有问题：故障现象：如果电磁阀有插头/插座，可能是插座的金属簧片有问题（笔者遇到过） ，插头上的接线问题（例如将电源线连接到地线）无法向线圈供电。最好养成一个习惯：将插头插入插座后拧紧固定螺丝，将阀芯杆后的固定螺母拧在线圈上。如果电磁阀线圈的插头上装有发光二极管电源指示灯，用直流电源驱动电磁阀时必须接上，否则指示灯不亮。另外，不要更换带有不同电压等级的LED电源指示的电源插头，这样会导致电源中的LED烧毁/短路（更换低压插头）或LED发出非常微弱的光（改为高压类插头）。如果没有电源指示灯，则电磁阀线圈不需要区分极性（与线圈电压为直流的晶体管时间继电器和线圈电压为直流的中间继电器并联一个二极管/电阻漏电路）线圈，要区分极性。）。处理方法：纠正接线错误，修理或更换插头和插座。

3、阀芯问题：故障现象1：当电磁阀所接介质压力正常时，按下电磁阀红色手动按钮，但电磁阀无反应（压力介质没有出现开和关）变化），说明阀芯一定是坏的。处理方法：检查介质是否有问题泰科阀门，如压缩空气中是否有大量水分（有时油水分离器起不了大作用，尤其是管道设计不良时，压缩通向电磁阀的空气会有很多积水）以及液体介质中是否有很多杂质。然后清除电磁阀和管路中的积水或杂质。如果还是不行，请修理（如果你有时间和耐心，必要时@_@）或者更换阀芯，或者干脆更换整个电磁阀。故障现象2：经检查，线圈为原装线圈，线圈通电时磁性正常，但电磁阀仍不动作（此时电磁阀手动按钮功能可能正常），说明那就是阀芯坏了。处理方法：请修理或更换阀芯，或干脆更换整个电磁阀。至于电磁阀阀体的保养，由于种类太多，各种保养方法我就不多说了，在此不再赘述。

电磁阀故障及排除方法

一、电磁阀上电后不工作。检查电源接线是否不良→重新连接接线和连接器检查电源电压是否在±工作范围内-→调整正常位置范围看线圈是否脱焊→重新焊接线圈短路→ 改变线圈工作压差不合适 → 调整压差 → 或更换合适的电磁阀流体温度过高 → 更换合适的电磁阀有杂质使电磁阀主阀芯和动铁芯卡死→ 清洁，如果密封损坏，更换密封并安装过滤器。液体粘度太高，频率太高，已到使用寿命→更换产品

二、电磁阀不能关闭主阀芯或动铁芯密封损坏→更换密封的流体温度和粘度过高→如果有杂质进入更换相应的电磁阀电磁阀生产阀芯或动铁芯→清洗弹簧已过期或变形→更换节流孔平衡孔堵塞→及时清洗工作频率过高或寿命已到→更换产品或更新产品三、其他情况、内漏→检查密封件是否损坏、弹簧是否装配不良、是否泄漏→连接松动或密封件损坏→拧紧螺钉时有噪音或上电更换密封件→ 头部上的实心件松动并拧紧。如果电压波动不在允许范围内，请调整电压。铁芯吸面有杂质或不平整应及时清理或更换。

如何现场快速判断电磁阀的好坏

一、先检查电磁阀电磁线圈是否有故障？在 DCS 上给二位阀一个打开或关闭信号，然后检查电磁阀是否通电。一般来说，您可以在现场聆听声音。如果听不到，那一定是线圈有问题。至于电磁阀本身，有问题吗？ （下面解释）如果电磁线圈有故障，首先检查接线，看是否有虚接或短路。如果线路没有问题的话，就是电磁阀线圈烧坏了。电磁阀的接线可以拆下来用万用表测量。如果电路开路，则电磁阀线圈烧坏。原因是线圈受潮，造成绝缘不良和漏磁，造成线圈电流过大而烧毁，所以要防止雨水进入电磁阀。另外，弹簧太硬，反作用力太大，线圈匝数太少，吸力不够，也会导致线圈烧坏。

二、如果线圈没问题，就是电磁阀本身了。一般可在手动调节处从1调到0，使阀门开启。如果能打开，说明线圈确实有问题。换个线圈就好了。如果打不开，拆下电磁阀，看看是不是阀芯卡死，或者有杂质堵塞。应使用 CCL4 进行正确清洁。但考虑到现场没有条件，可以使用汽油。一定要记住零件的顺序。如果不注意，安装时很容易出错。如果你记错了顺序，即使你清洗了电磁阀，即使电磁阀已经打开，它仍然无法打开！

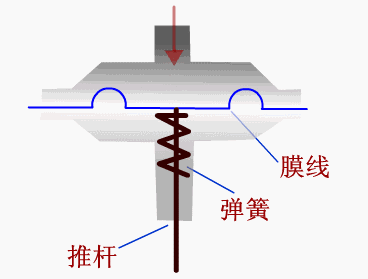

薄膜执行器

02

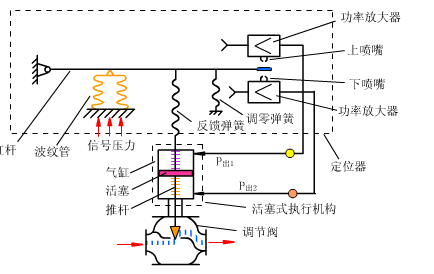

带阀门定位器的活塞执行器

03

蝶阀

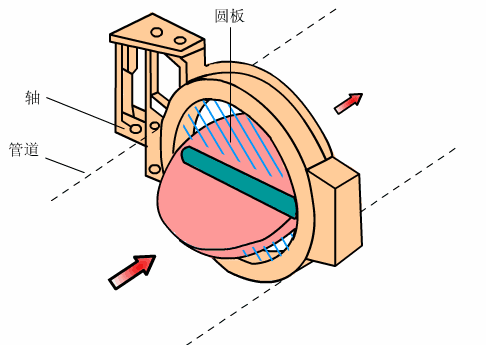

蝶阀的圆盘是一个圆盘，它围绕阀座中的轴线旋转。旋转角度的大小就是阀门的开闭度。

优点：重量轻，结构简单，比其他阀门用料少，启闭快，兼具切断和节流，流体阻力小，操作省力，可制成大口径。

应用：蝶阀广泛用于热水管道。在可以使用蝶阀的地方，最好不要使用闸阀，因为蝶阀比闸阀更经济，调节性更好。

04

隔膜阀

隔膜阀是利用阀杆将弹性体薄膜压紧在阀座上，切断气路。转动手轮可带动阀杆上下移动，使膜片离开阀座打开阀门或膜片紧压在阀座上关闭阀门。

应用：

一种是超纯水。超纯水循环管路无死角；

二是污水、溶液等有杂质。液体中有颗粒的球阀易磨损，造成内漏。隔膜阀上下关闭，可避免此问题。隔膜长期使用可更换。

通常，隔膜阀推荐用于使用条件或密封性能严格，泥浆介质，磨损，结构轻，低压截止（压差小），少量泄漏到大气，磨蚀性介质。隔膜阀可用于二位调节、节流、调节、通道收缩、噪音低、汽蚀汽化、操作扭矩小的场合。在高温介质、高压介质、高压截止（压差大）、启闭动作快、结构长度短的条件下，不使用隔膜阀。

05

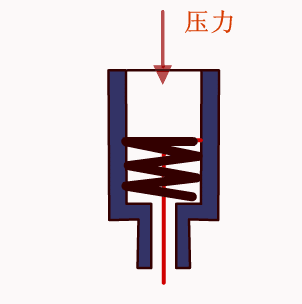

活塞执行器

06

角阀

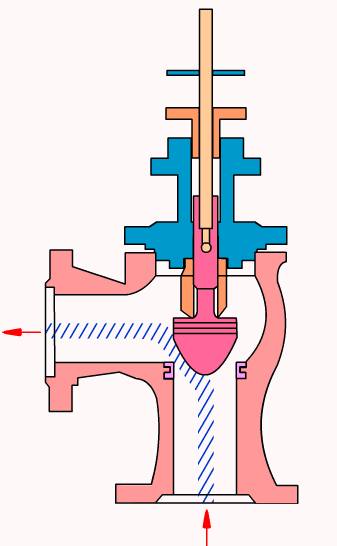

角阀：阀体为直角，阀体内有阀座和密封面，一般是底进侧出。

优点：结构简单，密封效果好。具有自洁功能，阀体内不易积垢，不宜堵塞。适用于控制高粘度介质、高压差及含有悬浮物和颗粒的介质。

缺点：容易造成阀芯因振荡而不稳定的现象。

07

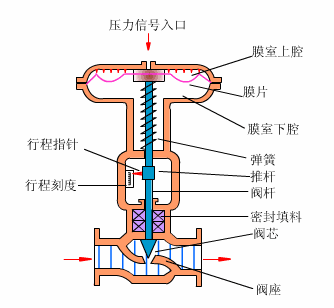

气动隔膜调节阀

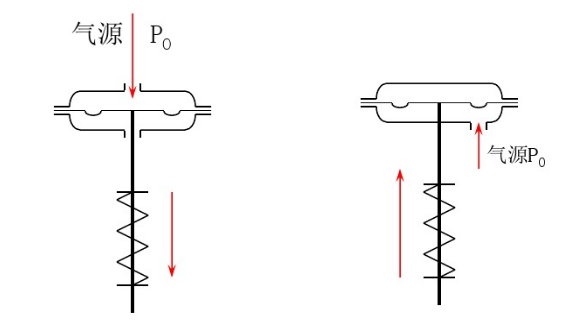

气动薄膜执行器有正面和负面的影响。

正作用：当压力增大时，阀杆向下运动，压力传入波纹膜片上方的膜气室。

反应：当压力增加时，阀杆向上运动，压力通过波纹膜片下方的膜气室。

08

气动活塞执行器

09

三通阀

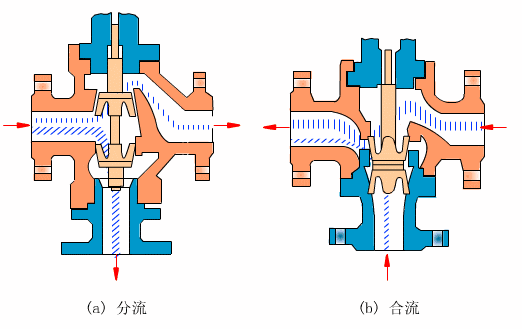

阀体有三个喷嘴，适用于流体三个方向的管道控制系统，多用于换热器的温度调节、比例调节和旁通调节。

在使用中要注意流体的温差不能太大，一般不超过150℃，否则三通阀会有很大的应力，否则三通阀会有很大的应力。较大的应力并引起变形，导致连接处渗漏或损坏。

三通阀有三通合流阀和三通分流阀两种。三通合流阀是介质从两个输入口流入电磁阀原理图详解，然后从一个出口流出，三通分流阀是介质从一个入口流入。 ，分为两个出口流出。

10

凸轮偏转阀

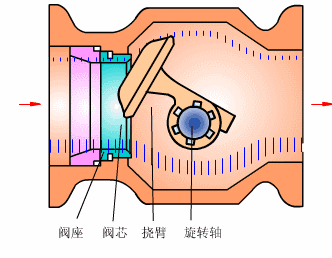

凸轮偏转阀又称偏心回转阀。阀芯为扇形球面。偏转臂在压力作用下可产生偏转变形，使阀芯球面与阀座环紧密接触，密封性能好。

优点：重量轻、体积小、安装方便，适用于高粘度和有悬浮物的中等流量控制。

11

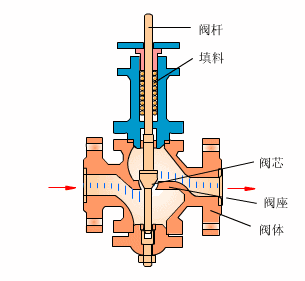

单座阀

直通式单座阀：阀体内只有一个阀座和一个阀芯。

优点：结构简单，密封效果好，是一种使用较多的阀体。

缺点：流通能力差，不平衡力大，不适合压差大，口径大的场合

12

直通双座阀

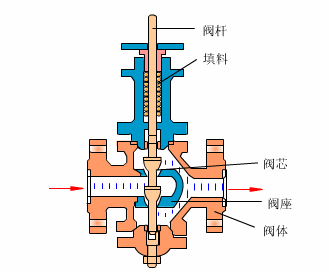

直通式单座阀：阀体内只有两个阀座和阀芯。

优点：由于流体对上下阀芯的作用力可以相互抵消，双座阀允许压差大。

缺点：上下阀芯不能同时关闭，泄漏量大。

应用：适用于阀门两端压差大、泄漏要求低的清洁介质场合，不适用于高粘度和含纤维的场合。
