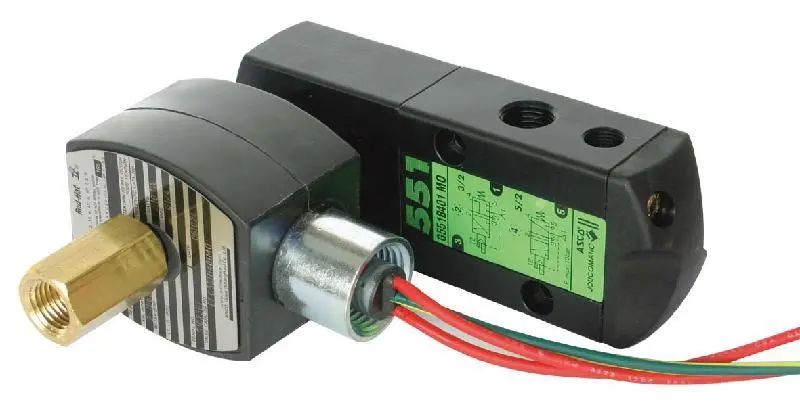

气动阀门是工业管道中最常见的流体控制设备。它们主要由气动执行器和阀门组成。阀门由压缩洁净空气驱动，控制管道介质的流量和截止，执行速度非常快。用于快速切割。

气动阀门通常配备各种附件，如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，实现就地控制和远距离集中控制。

如果二位阀只需要开启和关闭，电磁阀是必不可少的配置，电磁阀可以通过励磁/退磁来控制气动阀的开启/关闭。

在气路（或液路）方面美国泰科阀门，二位三通电磁阀有1个进气孔（连接进气气源），1个出气孔（提供给目标设备气源）， 1个排气孔（一般安装消声器，如果不怕噪音可以不安装。

二位五通电磁阀有1个进气孔（接进气气源）、1个正作用出气口和1个反作用出气口（分别提供给目标设备一正一反作用气源）、1 个正向排放口和 1 个反向排放口（安装消声器）。

对于小型自控设备，气管一般采用8~12mm工业橡胶气管。

电气方面中外合资阀门厂家，二位三通电磁阀一般为单电控（即单线圈），二位五通电磁阀一般为双电控（即双线圈）。

线圈电压等级一般采用DC24V等。二位三通电磁阀分为常闭和常开两种。常闭是指线圈未通电时气路断开，常开是指线圈未通电时气路打开。

(1）常闭二位三通电磁阀的动作原理：给线圈通电，气路​​接通，一旦线圈断电，气路断开，相当于“跑步”。

（2）常开二位三通单电磁阀工作原理：线圈通电时气路断开，线圈断电后气路接通，即也是“慢跑”。

二位五通双电控电磁阀的动作原理：正作用线圈通电，正作用气路接通（正作用出风口有空气），正作用正作用线圈断电后气路仍接通。, 将一直保持到反应线圈通电为止。

给反作用线圈通电电磁阀原理图详解，反应气路接通（反作用气出风口有空气），即使反作用线圈断电，反作用气路仍接通，并一直保持到正动作线圈通电。. 这相当于“自锁”（所谓的记忆功能）。

基于二位五通双电控电磁阀的特点，在设计机电控制电路或编写PLC程序时，可以使电磁阀线圈动作1~2秒，对电磁阀起到保护作用线圈不易损坏。.

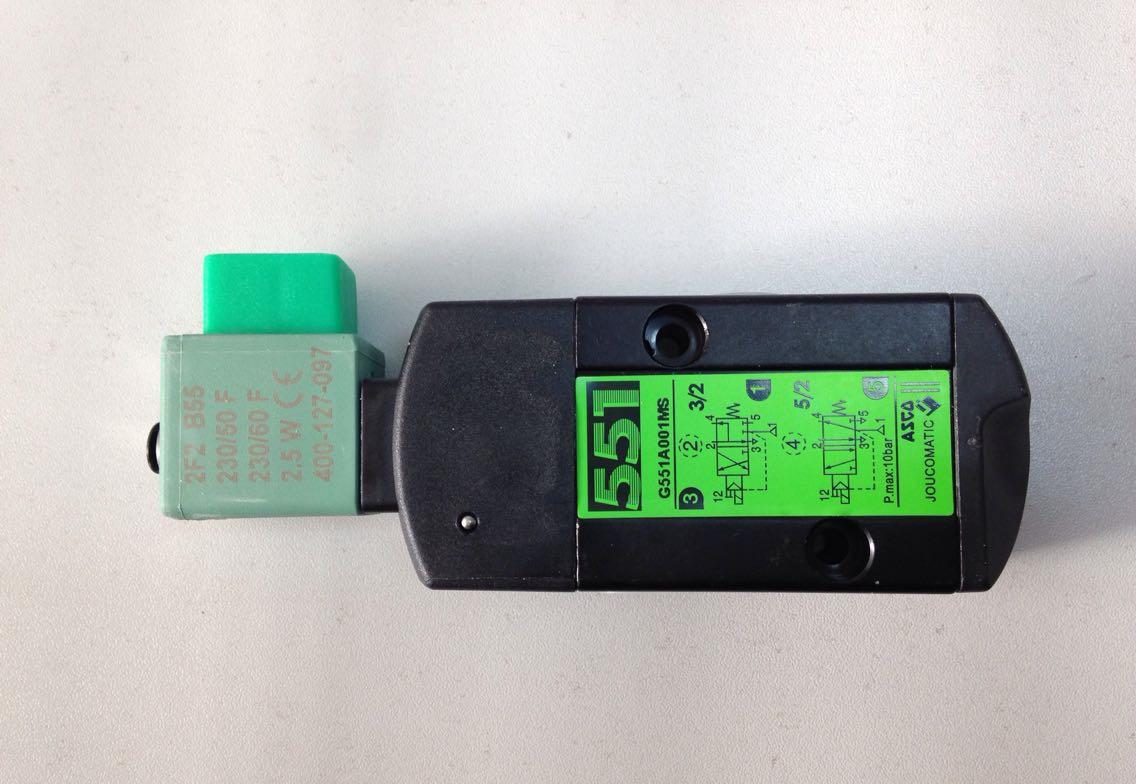

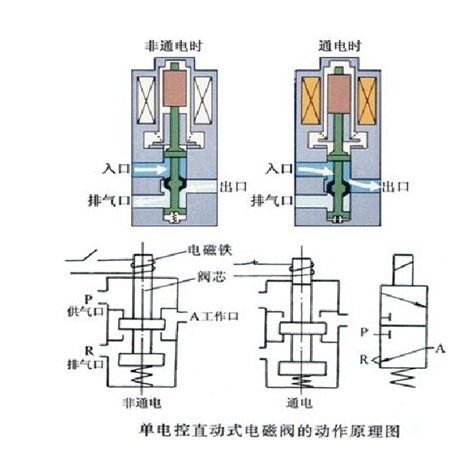

单电控示意图

单电磁阀通过控制电磁线圈的通断和弹簧的动作来控制阀芯的运动，从而实现控制阀的启闭：

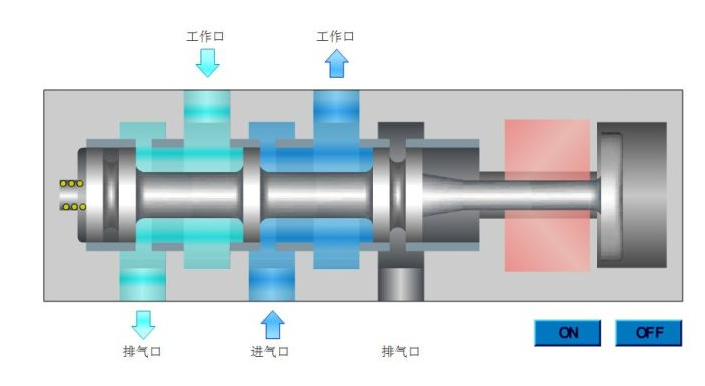

右边的线圈通电，左边的弹簧被压缩：

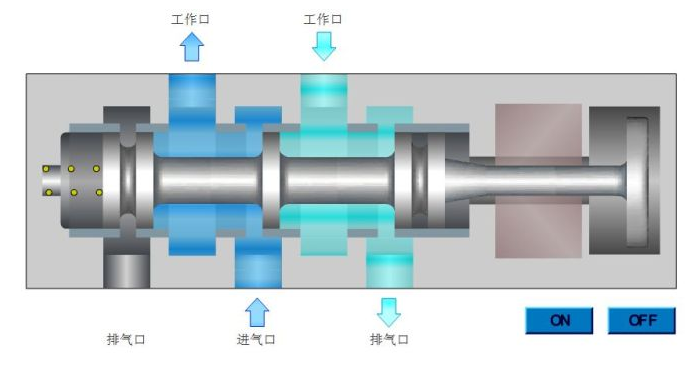

右侧的线圈断电，左侧的弹簧伸出：

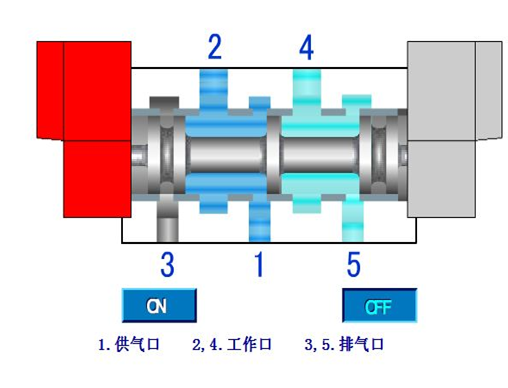

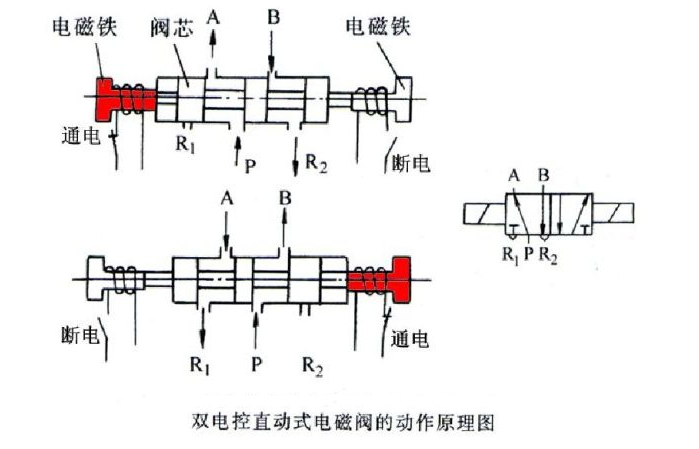

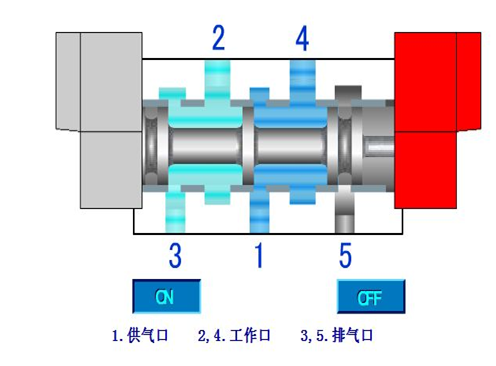

B双电控示意图

双电动电磁阀通过两侧电磁线圈的通电和断电来控制开启和关闭。当一个线圈断电，另一个不通电时，阀芯可以保持静止，称为带记忆功能的阀。

右侧失去动力，左侧获得动力：

右侧通电，左侧断电：

气动执行器以压缩空气为动力源电磁阀原理图详解，将输入的控制信号转换成气动信号加到气动执行器上，驱动阀门实现连续调节或切换动作。气动控制阀可配备各种附件，实现多种控制功能。，满足气动控制阀控制系统的各种特殊要求。

也就是说，附件可以使气动调节阀的功能更完善、更合理、更完整。
