电磁阀（valve）从原理上分为分步分步分析工作原理

电磁阀（阀）是一种由电磁控制的工业设备。它是用于控制流体的自动基础元件。它属于执行器，不限于液压和气动。用于工业控制系统中调节介质的方向、流量、速度等参数。电磁阀可与不同的电路匹配，达到所需的控制阀门公司，并保证控制的准确性和灵活性。电磁阀有很多种。不同的电磁阀在控制系统的不同位置发挥作用。最常用的有止回阀、安全阀、方向控制阀、调速阀等。电磁阀原则上分为直动式、步进式直动式和先导式三类。

电磁阀工作原理：

电磁阀中有一个封闭的空腔。不同位置有通孔。每个孔都连接到不同的油管。腔体中间是活塞，两侧是两个电磁铁。通过控制阀体的运动来吸引哪一侧，打开或关闭不同的出油孔，进油孔常开，液压油会进入不同的出油管，然后推动油缸的活塞通过油的压力，活塞带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的通断来控制机械运动。

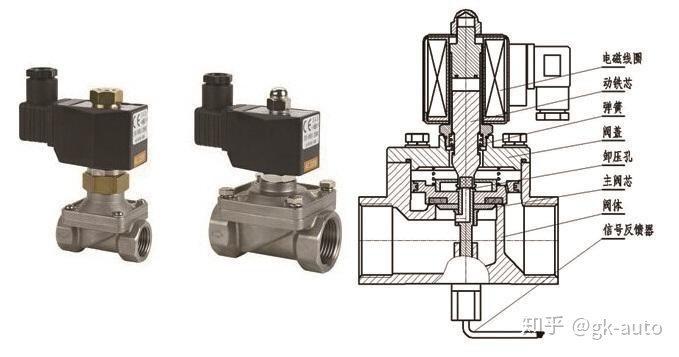

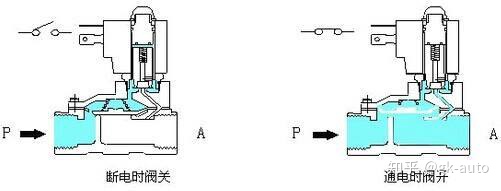

一、间接先导电磁阀

原理：通电时，电磁力打开先导孔，上腔压力迅速下降，开口部分周围形成上下压力差。流体压力推动开启部分向上移动直动式电磁阀安装要求，阀门开启；先导孔被强制打开，通过旁通孔的进口压力迅速在阀门关闭件周围形成压力差，流体压力推动开启件向下移动，打开阀门。

特点：体积小，功率小，流体压力范围上限高，可任意安装（需定制）但必须满足流体压差条件

二、步进式直动式电磁阀

原理：是直接作用和先导式的结合。当进出口无压差时，接通电源后，电磁力直接将导阀和主阀关闭件依次向上提升，阀门开启。当进出口达到启动压差时，接通电源后，电磁力先导小阀，主阀下腔压力升高，上腔压力下降，使主阀被压差推高；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：也可以在零压差或真空高压下运行直动式电磁阀安装要求，但功率大，必须水平安装。

三、直动式电磁阀

原理：常闭型通电时，电磁线圈产生电磁力将开启片从阀座上提起，阀门开启；断电时，电磁力消失，弹簧将开启片压在阀座上，阀门开启。 （常开与此相反）

特点：可在真空、负压、零压下正常工作，但直径一般不超过25mm。

四、7个电磁阀原理图

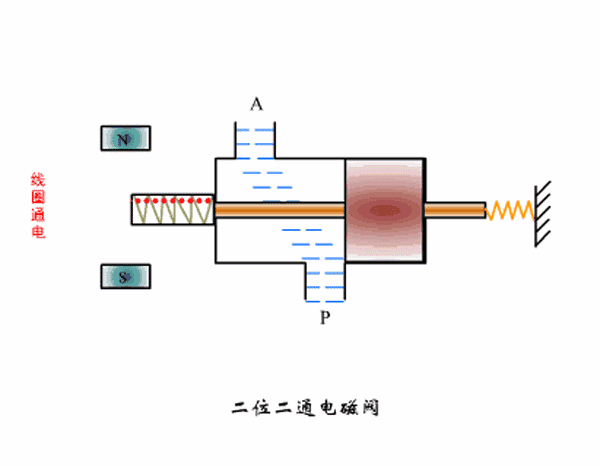

1）2/2通电磁阀

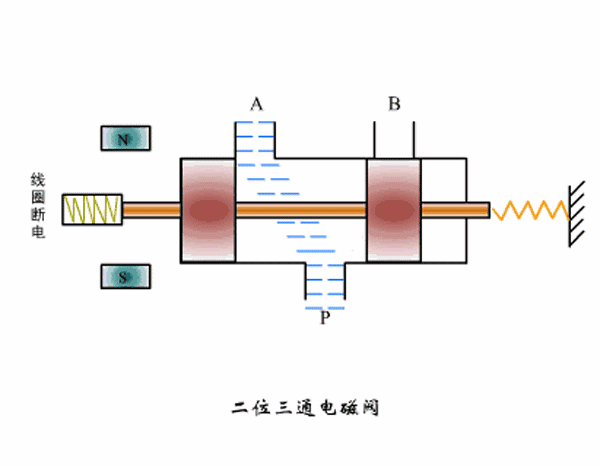

2）2/3通电磁阀

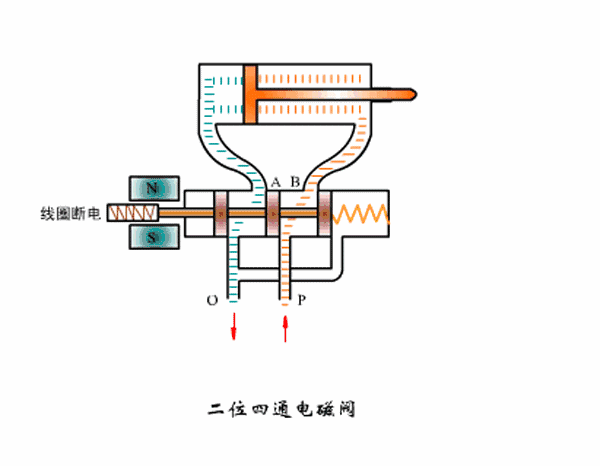

3）2/4通电磁阀

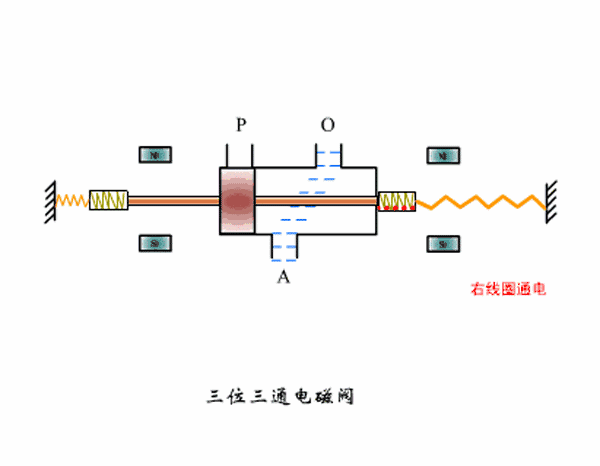

4）3/3通电磁阀

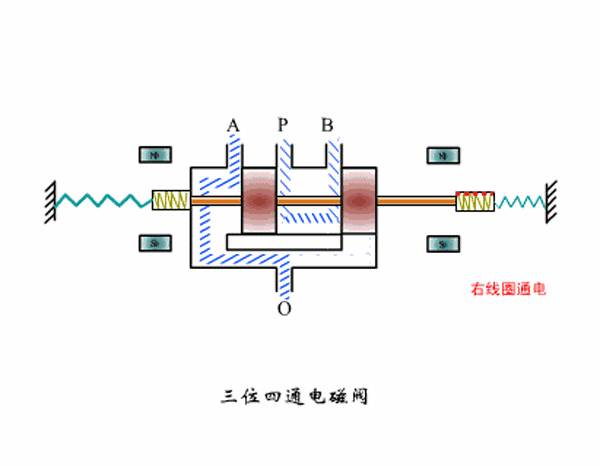

5）3/4通电磁阀

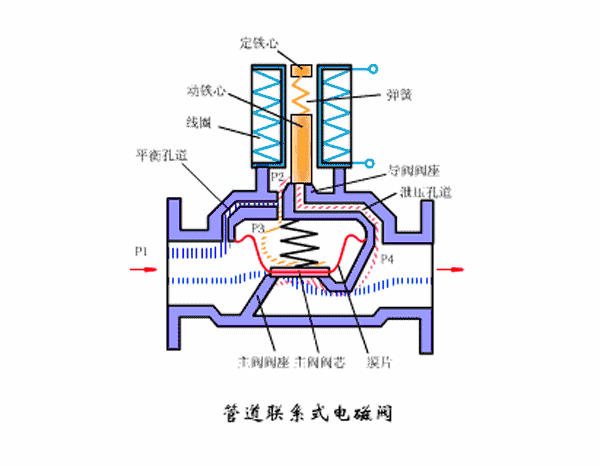

6）管接电磁阀

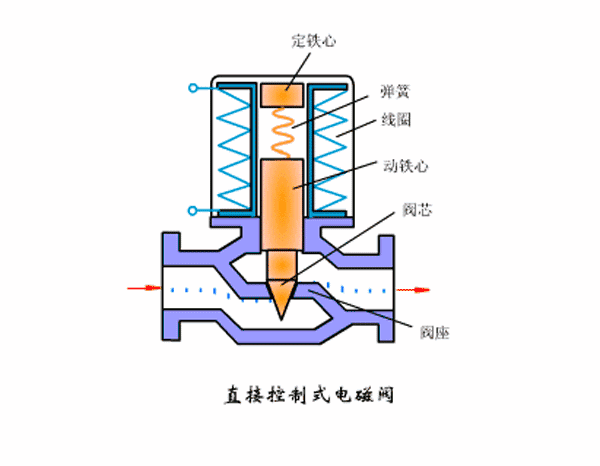

7）直控电磁阀
