ZMAP(N)气动薄膜低温调节阀

ZMAP气动薄膜低温单座调节阀/ZMAN气动薄膜低温双座调节阀是单座、双座调节阀的变形产品。它与常温不同之处在于采用长颈型上阀盖，使填料处于常温下工作。气动薄膜低温调节阀适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用定位器。
气动低温调节阀 结构原理
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座调节阀两部分组成。
由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
气动低温调节阀 主要技术参数



公称通径 DN	单座	20										25	32	40	50	65	80	100	125	150	200
	双座											25	32	40	50	65	80	100	125	150	200
额定流量	单座	0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450
系数Kv	双座											10	6	25	40	63	100	160	250	400	630
流量特性		直线						直线；等百分比
配用执行机构型号												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		气关式（B），气开式（K）
弹簧压力范围KPa		标准信号：20～100；其它信号；40～200；20～60；60～100

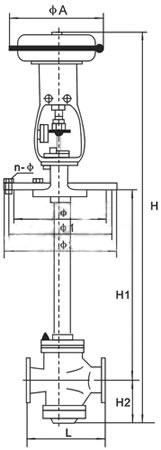

气动低温调节阀 主要外形尺寸



公称通径DN（mm）				20	25	32	40	50	65	80	100	125	150	200
A			230	280	280		325		410			495
			135	235	235	255	280	310	345	370	430	470	550	660
1			160	260	260	285	305	340	375	405	460	525	590	700
2			190	290	290	315	335	370	410	440	490	560	630	740
n-			6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
单座	H	L	120	190	200	210	235	265	295	210	370	440	475	570
		H1=500	862	1006	1060	1066	1137	1152	1377	1390	1394
		H1=600	962	1106	1160	1166	1237	1252	1477	1490	1494
		H1=700	1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800	1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900	1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000	1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100										2143	2150	2190
		H1=1200										2243	2250	2290
	H2		32	58	112	118	129	144	178	191	195	243	251	290
双座	H	L			200	210	235	265	295	320	370	440	475	570
		H1=500			1065	1068	1147	1152	1387	1407	1419
		H1=600			1165	1168	1247	1252	1487	1507	1519
		H1=700			1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800			1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900			1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000			1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100										2168	2178	2220
		H1=1200										2268	2278	2320
	H2				117	120	139	144	188	208	208	268	278	320

气动低温调节阀 注意事项
1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性。
