ZSPC/ZSNC气动活塞切断阀

ZSPC气动活塞切断阀/ZSNC气动活塞切断阀由气动活塞执行机构和切断机构组成。按阀芯密封面材料可分为硬密封和软密封；按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
气动活塞切断阀  主要技术参数

公称通径 mm	20	25	40		50	65	80	100	150		200	250	300
阀座直径 mm	20	25	32	40	50	65	80	100	125	150	200	可与本公司 商洽生产
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公称压力 MPa	1.6 ； 4.0 ； 6.4
行 程 mm	10		16			25		30	40		60
流量特性	快 开
介质温度 ℃	软密封：-40～150（常温型） ； 硬密封：-40～200（常温型）； -40～450（中温型）
法兰尺寸、型式	PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式
阀体材质	ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti
阀座、阀芯材质	1Cr18Ni9 ； 0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型） ； 热片式（中温型）
可配附件	手轮机构、空气过滤减压器、电磁阀、信号回讯器等

注：可提供GB、ANSI、JPI、DIN等法兰经构型式，法兰距可根据用户需要确定。
气动活塞切断阀  执行机构



公称通径mm	执行机构型号		气缸直径 mm		行程 mm	进气孔螺纹		备注
	常温型	中温型	常温型	中温型		常温型	中温型
20	ZSPA-1、ZSPB-1	ZSPA-1、ZSPB-1 ZSN-1	150	150	10	M16×1.5	M16×1.5	ZSP：单作用 ZSN：双作用
25
40		ZSPA-2、ZSPB-2 ZSN-1		200	16
50
65	ZSPA-2、ZSPB-2	ZSPA-3、ZSPB-3 ZSN-2	200	300	25		M20×1.5
80
100					30
150	ZSPA-3、ZSPB-3	ZSPA-4、ZSPB-4 ZSN-3	300	400	40	M20×1.5	M24×2
200					60

气动活塞切断阀  性能指标



公称通径 mm		20	25	40		50	65	80	100	150		200
阀座直径 mm				32	40	50	65	80	100	125	150	200
软密封泄漏量	水 试 △P=△Pmax ml/min	0
	气 试 △P=0.35MPa 气泡数/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水 试 MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	气试△P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切断时间 s		0.5		1			1.5		2	3		4
额定行程偏差%		+6

气动活塞切断阀  允许压差

公称通径 mm					20	25	40	50	65	80	100	150	200
气缸直径 mm					150		200		300			400
气源压力KPa	500	允许压差	整机 气关式	流开	4.0	4.0	2.6	2.2	3.8	2.6	2.0	1.95	1.59
				流关	4.0	4.0	4.0	3.1	3.1	2.1	1.6	2.0	1.63
			整机 气开式	流开	4.0	3.0	2.1	1.7	1.7	1.1	0.9	0.52	0.43
				流关	4.0	4.0	1.0	4.0	4.0	3.6	2.7	3.4	2.2


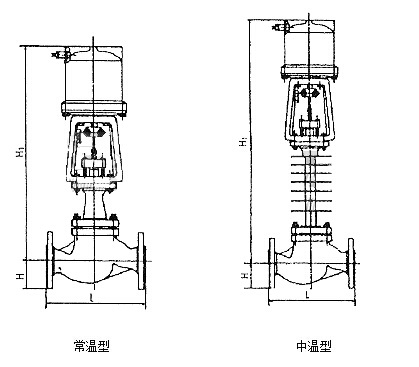

气动活塞切断阀  外形尺寸

公称通径 DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0									650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不带手轮	H1	常温型	445	455	485	485	605	605	620	962	988
		中温型	596	606	636	636	770	770	785	1178	1226
带手轮	H1	常温型	630	640	670	670	790	790	805	1087	1113
		中温型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
